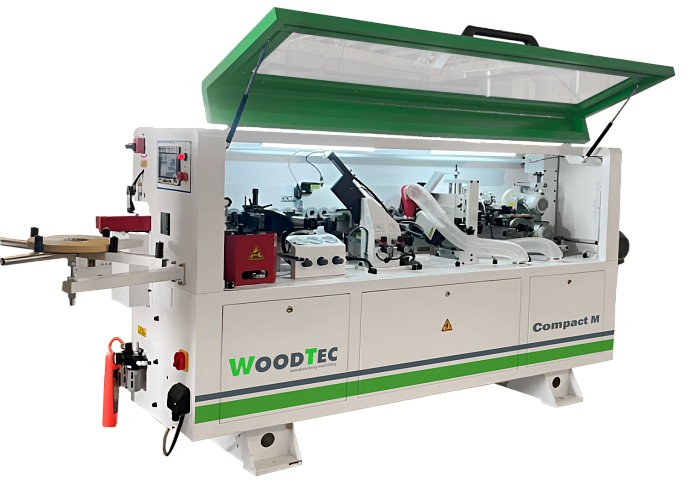

Автоматический кромкооблицовочный станок WoodTec Compact M
Скорость подачи: 18 м/мин<br>
Общая мощность: 5,75 кВт<br>
Вес: 700 кг
характеристики Описание Услуги Транспортные
данные Лизинг
Толщина кромочного материала, мм | 0,4 - 3 |
Толщина детали, мин/макс, мм | 12 - 55 |
Размеры обрабатываемой детали ( мин ) - длинна x ширина, мм | 120 x 80 |
Скорость подачи, м/мин | 18 |
Общая мощность, кВт | 5,75 |
Питающее напряжение (3 фазы ), В | 380 |
Давление сжатого воздуха, Bar | 6,5 |
Длина, мм | 3500 |
Ширина, мм | 1500 |
Высота, мм | 1370 |
Вес, кг | 700 |
Назначение
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Cхемы обработки
Клеевой узел | Узел прижима | Узел 2-х моторной торцовки |
|
|
|
Узел фрезерования свесов | Узел радиусной цикли | Полировальный узел |
|
Отличительные особенности
- Скорость подачи 18 м/мин;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Регулировка количества наносимого клея;
- Гильотина для предварительной резки кромочного материала
- Торцовочный узел для обрезки переднего и заднего свесов пилой;
- Фрезерный узел для снятие свесов
- Циклевка радиусная;
- Полировальный узел
- Магазин подачи рулонного кромочного материала;
- Пульт управления
- Поддерживающий суппорт для габаритных заготовок;
- Регулятор сжатого воздуха;
Конструктивные особенности
КЛЕЕВОЙ УЗЕЛ Клеевой бачок 1,5 л. и имеет нижнее расположение относительно клеенаносящего вала.
|
|
ТОРЦОВОЧНЫЙ АГРЕГАТ Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации. Отличительные особенности:
|
|
УЗЕЛ ФРЕЗЕРНЫЙ СНЯТИЯ СВЕСОВ Вертикальные копиры круглые большого диаметра:
Оснащены счетчиками точной настройки на разную толщину кромки. |
|
УЗЕЛ РАДИУСНОЙ ЦИКЛИ Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали. |
|
ПОЛИРОВКА
Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:
|
|
НАСТРОЙКА НА ТОЛЩИНУ ДЕТАЛИ С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации. |
- Быстрый выезд на объект клиента;
- Умеренные цены;
- Профессиональные специалисты.
Количество мест | 1 |
---|---|
Место: 1 | |
Длина | 3,5 м |
Ширина | 1,5 м |
Высота | 1,37 м |
Вес (место 1) | 700 кг |
Объём | 7,19 м³ |
