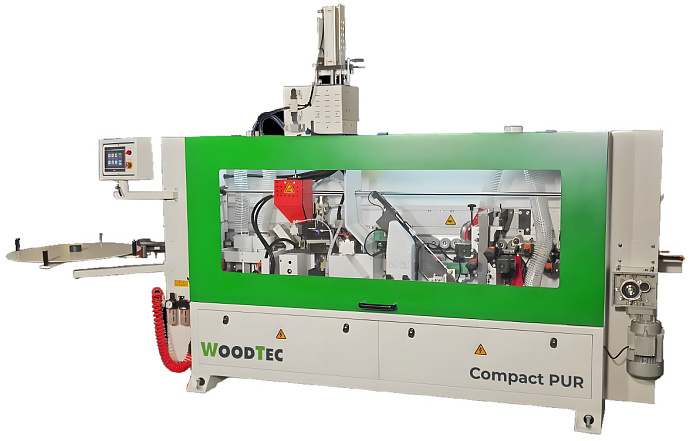

Автоматический кромкооблицовочный станок WoodTec Compact PUR

Назначение

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

Cхемы обработки

1. Узел прифуговки	2. Клеевая ванна EVA/PUR	3. Узел прижима	4. Узел 2-х моторной торцовки	5. Узел фрезерования свесов
6. Узел радиусной цикли	7. Узел подачи очистительной жидкости	8. Полировальный узел

Отличительные особенности

• Узел предварительного фрезерования оснащен алмазными фрезами;
• Скорость подачи 14 м/мин;
• Двойной клеевой узел PUR/EVA верхнее расположение;
• Регулировка количества наносимого клея;
• Торцовочный узел для обрезки переднего и заднего свесов пилой;
• Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой;
• Циклевка радиусная;
• Узел подачи очистительной жидкости;
• Полировальный узел ;
• Магазин подачи рулонного кромочного материала;
• Поддерживающий суппорт для габаритных заготовок;
• Регулятор сжатого воздуха.

Конструктивные особенности

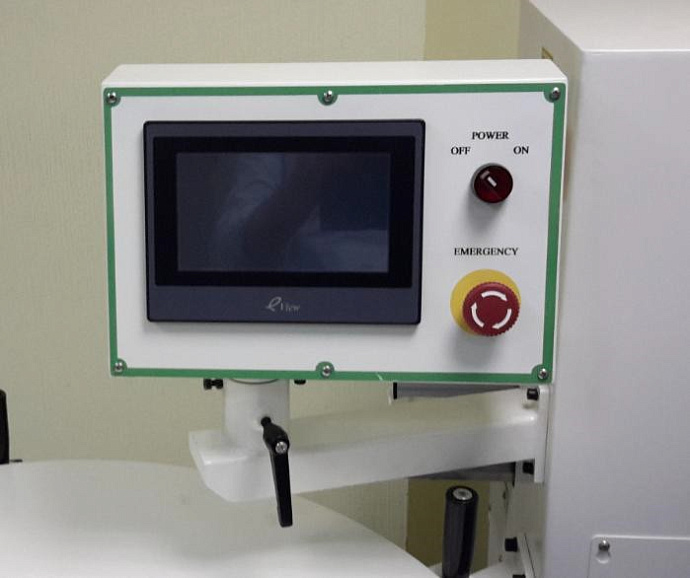

	Панель управления Экран дисплея отображает настройки и рабочие параметры: Температуру клея; Индикацию работы узлов станка. В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.
	Настройка на толщину детали С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.
	Узел предварительного фрезерования Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходимый для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Узел оснащен электропневматическим управлением в горизонтальной плоскости, двумя моторами 2 x 1,25 кВт, 12 000 об/мин (первый мотор работает в направлении подачи, второй против - для избежание сколов), максимальный припуск на обработку 3 мм. Оснащается инструментом: 2 алмазные фрезы, высота фрез 42 мм
	Клеевой узел Клеевой узел имеет верхнее расположение. Двойного исполнения PUR/EVA.

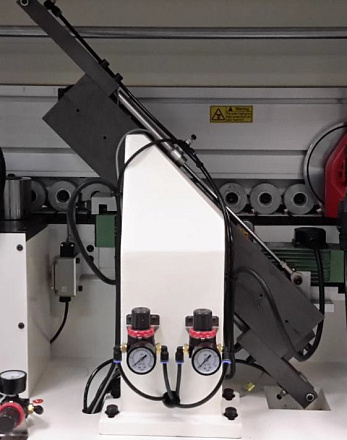

	Торцовочный агрегат Два промышленных двигателя (12 000 об/мин), 2 x 0,22 кВт Две пилы Ø80 х Ø22, Z = 20 Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации. Отличительные особенности: простое линейное движение двух пил вверх-вниз; простая схема пневматики; призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.

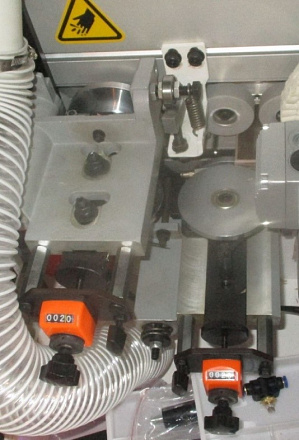

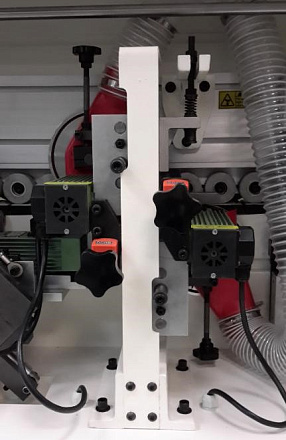

	Узел фрезерный снятия свесов Два промышленных двигателя (12 000 об/мин) 2 х 0,37кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм. Вертикальные копиры круглые большого диаметра: осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхность. Оснащены счетчиками точной настройки на разную толщину кромки. Фрезы целиковые 6 ножей Ø75; Z = 4; R2.
	Узел радиусной цикли Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.
	Подача очищающей жидкости Узел очищающей жидкости, расположен перед узлом полировки и предназначен для устранения следов клея, потёков, пыли как на стандартных, так и деликатных поверхностях. 2 форсунки одновременно наносят жидкость сверху и снизу заготовки. Регулировка подачи необходимого количества жидкости. Улучшает качество обработанной детали и обладает антистатическим эффектом.
	Полировка Полировка необходима для финишной обработки кромки. Данная операция обеспечивает: Блеск обработанной поверхности, очищает от загрязнений. Восстанавливает цвет после циклевочного узла. Формирует микро радиус у тонкой кромки (притупляет острый край). Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,18 кВт.
