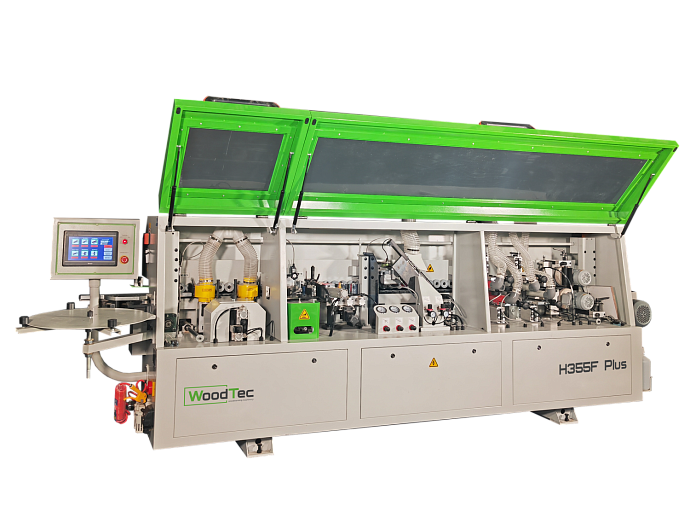

Автоматический кромкооблицовочный станок WoodTec Н355F Plus

Краткие характеристики

Скорость подачи: 14 м/мин

Общая мощность: 7,7 кВт

Вес: 1100 кг

Все характеристики
Все акции станка
Количество станков ограничено!
Выгода 141 758 рублей!
+ Комплектация станка
1 370 328 1 512 086
14 500 USD 16 000 USD
Получить консультацию Заявка на лизинг
Хотите увидеть этот станок в работе? Узнать о снижении цены
Технические
характеристики
Описание Услуги Транспортные
данные
Лизинг
Толщина кромочного материала, мм 0,4 - 3
Узел предварительного фрезерования, кВт 2 х 1,1
Толщина детали, мин/макс, мм 10 - 50
Размеры обрабатываемой детали (мин.) - длина x ширина, мм 120 х 150
Скорость подачи, м/мин 14
Мощность двух моторов на предфуговку. кВт 2 x 1,1
Мощность двигателей чистовой торцовки (2 шт.), кВт 2 х 0,35
Мощность двигателей фрезерного узла (2 шт.), кВт 2 х 0,75
Полировальный узел - мощность, кВт 2 х 0,18
Общая мощность, кВт 7,7
Питающее напряжение (3 фазы), В 380
Давление сжатого воздуха, бар 6,0
Габаритные размеры
Длина, мм 3730
Ширина, мм 750
Высота, мм 1300
Вес, кг 1100

Назначение

Автоматический кромкооблицовочный станок Н355F Plus предназначен для облицовывания прямолинейных кромок мебельных заготовок толщиной до 3 мм.



Cхемы обработки

1. Узел прифуговки 2. Лампа предварительного нагрева 3. Клеевой узел 4. Узел прижима 5. Узел 2-х моторной торцовки
6. Узел фрезерования свесов 7. Узел радиусной цикли 8. Узел подачи очистительной жидкости 9. Полировальный узел




Отличительные особенности

  • Узел предварительного фрезерования оснащен алмазными фрезами Н50 мм
  • Скорость подачи 14 м/мин;
  • Лампа-излучатель подогрева торца заготовки;
  • Бачок для клея-расплава с электронным блоком контроля температуры;
  • Рычажная регулировка количества наносимого клея;
  • Гильотина для предварительной резки толстого кромочного материала
  • Двух моторный торцовочный узел для обрезки переднего и заднего свесов пилой;
  • Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями по 0,75 кВт. Радиус фрезы 2мм;
  • Циклевка радиусная;
  • Узел подачи очистительной жидкости (двухсторонний)
  • Полировальный узел 2х0,18кВт


Конструктивные особенности

ПАНЕЛЬ УПРАВЛЕНИЯ

Экран дисплея отображает настройки и рабочие параметры:
  • Температуру клея
  • Индикацию работы узлов станка.
В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали

УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ

Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходимый для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Оснащается инструментом: 2 алмазные фрезы Н50 мм



ИНФРАКРАСНАЯ ЛАМПА НАГРЕВА

Предварительный нагрев торца заготовки создает нужную основу для качественной приклейки кромки. Особо актуальна в холодный период времени.


КЛЕЕВОЙ УЗЕЛ

Клеевой бачок имеет нижнее расположение относительно клеенаносящего вала.
  • Винтовая точная настройка кол-ва клея
  • Аккуратный клеевой шов
  • Не требуется регулировка на толщину материала

ПРЕСС ГРУППА

Состоит из одного большого ролика и двух допрессовочных роликов, которые обеспечивают надежную фиксацию кромочного материала на торец заготовки. На каждом ролике установлен отдельный пневмоцилиндр. 2 ролика из 3-х роликов имеют разный конус, что обеспечивает распределение усилия прижима по толщине детали. Давление на пресс группе задается с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания.

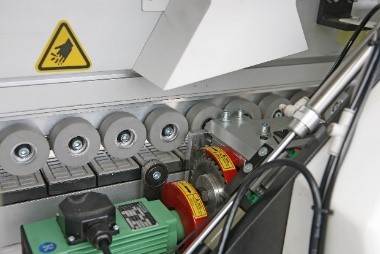

ТОРЦОВОЧНЫЙ АГРЕГАТ

Два промышленных двигателя

Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации.

Отличительные особенности:

  • простое линейное движение двух пил вверх-вниз;
  • простая схема пневматики;
  • призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие

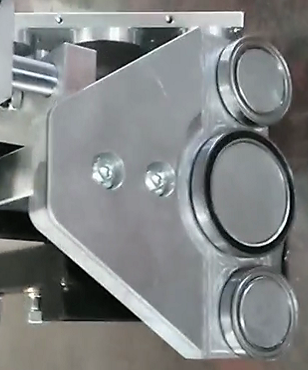

УЗЕЛ ФРЕЗЕРНЫЙ СНЯТИЯ СВЕСОВ

Два промышленных двигателя

  • Специальные копиры осуществляют плавный заход на деталь и ее обработку;
  • Исключают повреждение любой облицованной поверхности.
  • Оснащены счетчиками точной настройки на разную толщину кромки.

УЗЕЛ РАДИУСНОЙ ЦИКЛИ

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.

С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.

ПОДАЧА ОЧИЩАЮЩЕЙ ЖИДКОСТИ

Узел очищающей жидкости, расположен перед узлом полировки и предназначен для устранения следов клея, потёков, пыли как на стандартных, так и деликатных поверхностях.

2 форсунки одновременно наносят жидкость сверху и снизу заготовки.

Регулировка подачи необходимого количества жидкости.

Улучшает качество обработанной детали и обладает  антистатическим эффектом.
