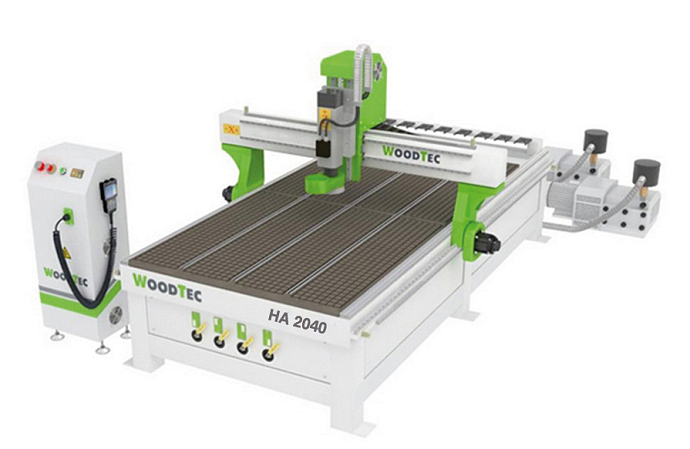

Фрезерно-гравировальный станок с ЧПУ Woodtec HA-2040
Размер обработки: 2070 х 3050 х 300 мм
Мощность электрошпинделя
(воздушное охлаждение): 9 кВт
Вес: 2200 кг
Выгода 359 290 рублей!
характеристики Описание Услуги Транспортные
данные Запчасти Лизинг
Размеры зоны обработки X и Y, наибольшие, мм | 2070 х 4000 |
Перемещение шпинделя по оси Z, мм | 300 |
Система смены инструмента | Автоматическая |
Тип магазина | линейный |
Количество инструментов в магазине | 8 |
Тип передачи по оси Z | ШВП |
Тип передачи по оси X и Y | Косозубые рейки |
Тип рабочего стола | Вакуумный и механический с «Т»- пазами крепления 4 зоны |
Тип электродвигателей перемещения | серводвигатели |
Скорость рабочего хода, м/мин | 0 – 25 |
Скорость холостого хода, м/мин | 0 – 40 |
Частота вращения шпинделя, об/мин | 12 000 – 24 000 |
Мощность шпинделя, кВт | 9 |
Тип охлаждения шпинделя | воздушное |
Тип цанги | ER32 |
Посадочный диаметр инструмента, наибольший, мм | 20 |
Напряжение, В | 380 |
Частота тока, Гц | 50 |
Общая установленная мощность, кВт | 20 |
Длина, мм | 5080 |
Ширина, мм | 2300 |
Высота, мм | 1430 |
Вес, кг |
2200 |
Назначение
Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбах по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое.
Виды обрабатываемых материалов
Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.
Схема обработки
Комплектация
№ | Наименование | Кол-во, шт. | Примечание |
1 | Электрошпиндель HQD, Китай (воздушное охлаждение) | 1 | 9 кВт 24 000 об/мин |
2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 1 | |
3 | Шкаф с электрокомпонентами станка | 1 | |
4 | Ручной пульт управления станком WEIHONG | 1 | NK105 G3 |
5 | Датчик измерения и калибровки инструмента | 1 | Стационарный, автоматический |
6 | Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами | 1 | 2 роторно-пластинчатых вакуумных насоса 5,5 кВт (Опция) |
7 | Серводвигатели осевого перемещения | 4 | LeadShine 750 Вт |
8 | Линейные направляющие прямоугольного сечения по оси X, Y и Z (комплект) | 3 |
|
9 | Передача при помощи косозубых реек по осям X, Y (комплект) | 2 | |
10 | Шарико-винтовая передача по оси Z | 1 | |
11 | Набор патронов для автоматической смены инструментов (комплект) | 1 | ISO30 |
12 | Набор цанг, фиксация гайкой (комплект) | 1 | Цанга ER32 |
13 | Набор фрез для обработки дерева/МДФ/ДСП (комплект) | 1 | |
14 | Набор гаечных ключей для обслуживания станка | 1 | |
15 | Струбцина для механического крепления деталей (комплект) | 1 | |
16 | Ящик с ЗИП | 1 | |
17 | Аспирационный кожух на шпиндель | 1 | |
18 | Программное обеспечение | 1 | на русском языке |
19 | Руководство пользователя | 1 | на русском языке |
20 | Комплект воздуховодов | 1 | |
21 | Пылеулавливающий агрегат | 1 | 3 кВт |
Область применения
• Мебельное производство:
- Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.
• Отделка экстерьеров:
- Фигурные наличники на окна и двери с резьбой
- Декоративные элементы для украшения деревянных домов и бань.
- Балясины из доски для отделки веранд и беседок, ограды и т.д.
• Производство дверей:
- Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
- Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
- Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
- Изготовление эксклюзивных дверей из ценных пород древесины.
• Модельное производство:
- Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.
• Реклама:
- самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
Получаемые изделия
Массив древесины
Фасады
Различные пластики, ПВХ, акрил и другие материалы
Цветные металлы
Конструктивные особенности
![]() |
ЦЕЛЬНОСВАРНАЯ СТАНИНА Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости. |
![]() |
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ПОДШИПНИКИ ПОВЫШЕННОЙ ЖЕСТКОСТИ За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Подшипники оснащены тавотницами, что позволяет закачивать в них смазку, которую рекомендует производитель. |
![]() |
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
![]() |
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У Перемещения по осям Х и Y на станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок. |
![]() |
ВАКУУМНЫЙ РАБОЧИЙ СТОЛ С «Т» - ПАЗАМИ ДЛЯ МЕХАНИЧЕСКОГО КРЕПЛЕНИЯ Алюминиевый рабочий стол, покрытый износостойким пластиком, специально разработанным для совместного использования с вакуумным насосом. Такой стол позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 5,5 кВт. Также заготовку на стол можно крепить механически при помощи струбцин, для этого стол разделили на 4 зоны с помощью Т-образного профиля. В отличии от многих этот вакуумный насос роторно-пластинчатого принципа, который работает в разы дольше чем все конкуренты. |
![]() |
ВАКУУМНЫЙ НАСОС РОТОРНО-ПЛАСТИНЧАТОГО ТИПА (ОПЦИЯ) В комплекте со станком поставляется современный вакуумный насос фирмы BECKER роторно-пластинчатого типа мощностью 5,5 кВт и производительностью 160 м³ /час. |
![]() |
ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 9 КВТ - 24 000 ОБ/МИН «HQD» (КИТАЙ)
В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). |
![]() |
ЛИНЕЙНЫЙ МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 8 ПОЗИЦИЙ Простая и надежная линейная конструкция магазина режущего инструмента на 8 патронов ISO 30, гарантирует стабильную работу на весь срок службы станка. Станок укомплектован. |
![]() ![]() |
СЕРВОДВИГАТЕЛИ LEADSHINE 750 Вт Для перемещения по всем осям в конструкции станка применены промышленные серводвигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. Наличие обратной связи обеспечивает систему точной информацией о повороте вала в любой момент времени, что исключает появление брака при обработке. Высокая эффективность сервомоторов позволяет производить обработку на высоких скоростях, увеличивая тем самым количество выпускаемой продукции. |
![]() |
ПЛАНЕТАРНЫЕ РЕДУКТОРЫ SHIMPO-NIDEC (ЯПОНИЯ) Планетарные редукторы в связи с сервомоторами дают такие преимущества как: возможность работы на больших ускорениях и увеличение крутящего момента. В итоге мы получаем высокотехнологичный и производительный станок, который выполняет большинство поставленных задач. |
![]() |
АВТОМАТИЧЕСКИЙ ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы. |
![]() |
ПУЛЬТ УПРАВЛЕНИЯ (WEIHONG NK105G3)
На всех станках с автоматической и полуавтоматической сменой инструмента мы заменили стандартные DSP - пульты NK105G2 на NK105G3 которая является специализированной, а поэтому более удобной для работы на станках, где требуется прописывание рабочих инструментов. |
![]() |
АСПИРАЦИОННЫЙ КОЖУХ И ПЫЛЕУЛАВЛИВАЮЩИЙ АГРЕГАТ В базовом исполнении станок оснащен защитным кожухом, который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки. Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей. |
![]() |
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ArtCAM С ArtCAM Express вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня, и поэтому от пользователя требуется минимум знаний об обработке, она идеально подходит для неопытных пользователей. Единый инструментарий этой программы разработан так, чтобы последовательно охватить весь процесс от разработки эскиза до получения законченного изделия или штампа. ArtCAM позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое. |
- Быстрый выезд на объект клиента;
- Умеренные цены;
- Профессиональные специалисты.
Количество мест | 1 |
---|---|
Место: 1 | |
Длина | 5,08 м |
Ширина | 2,30 м |
Высота | 1,43 м |
Вес (место 1) | 2200 кг |
Объём | 16,70 м³ |
Общий вес | 2200 кг |
Общий объём | 16,70 м³ |
Артикул | Фото | Наименование | Описание | Цена |
---|---|---|---|---|
ВТ222898 |
![]() |
Датчик калибровки длины инструмента на станках серии HA | Используется в станках с ЧПУ для переноса базовой точки на кромку фрезы. Такое смещение называется коррекция длины инструмента. | 250 USD |
ВТ237971 |
![]() |
Графитовые пластины для роторно-пластинчатого насоса (комплект 4 пластины) | Применяются в производственном оборудовании основных отраслей промышленности и энергетики. Графитовая пластина обладает существенными эксплуатационными преимуществами в сравнении с подобными изделиями из текстолита и армированного углепластика. | 375 USD |
ВТ237972 |
![]() |
Фильтр для роторно-пластинчатого вакуумного насоса | Крепятся на входном отверстии насоса или компрессора и предназначены для их защиты от пыли и твердых частиц. Прозрачный корпус позволяет быстро проверить состояние фильтрующего элемента. | 50 USD |
ВТ237973 |
![]() |
Линейный подшипник ABBA 20 мм BRC20R0 | Втулка линейного подшипника состоит из металлического цилиндра внутри которого по нескольким дорожкам свободно по замкнутому контуру перемещаются шарики. Благодаря вращательному движению шариков линейная втулка свободно перемещается вдоль вала обеспечивая механизму плавное, с малым люфтом перемещение. | 90 USD |
ВТ237974 |
![]() |
Вилочный держатель для патрона ISO30 | Применяются на станках с ЧПУ с линейной автоматической системой смены инструмента. | 40 USD |
ВТ237976 |
![]() |
Провод пульта B57 | Пульты управления станком - класс устройств, призванных упростить работу оператора станка с ЧПУ. Пульты позволяют, не обращаясь с системе ЧПУ, скорректировать положение оси, включить или выключить шпиндель или иное устройство, изменить скорость подачи и многое другое. | 98 USD |
ВТ237977 |
![]() |
Индуктивный концевой датчик PA12-F4 | Используеется для контроля и ограничения перемещений в координатных осях, станков с ЧПУ. Датчики предназначен для ограничения перемещений осей с ЧПУ в целях безопасности и предотвращения перекосов, повреждения станка при неправильной эксплуатации. | 21 USD |
ВТ237978 |
![]() |
Аспирационный кожух станков с ЧПУ с ручной сменой инструмента | Используются во фрезерных станках с ЧПУ для удаления пыли и загрязнения с рабочей поверхности. | 75 USD |
