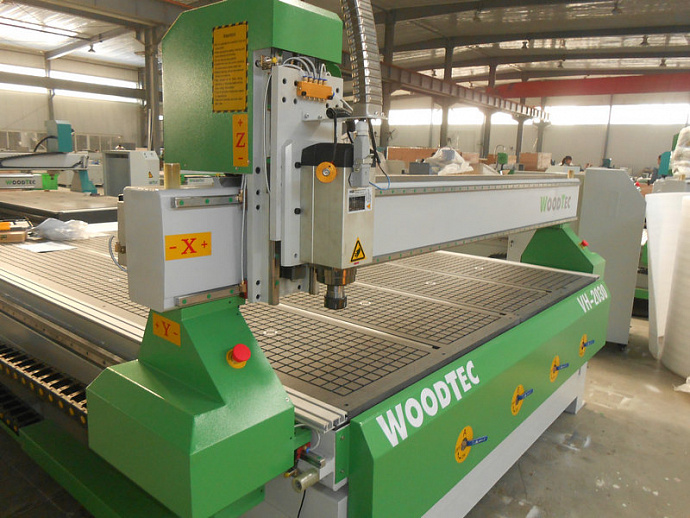

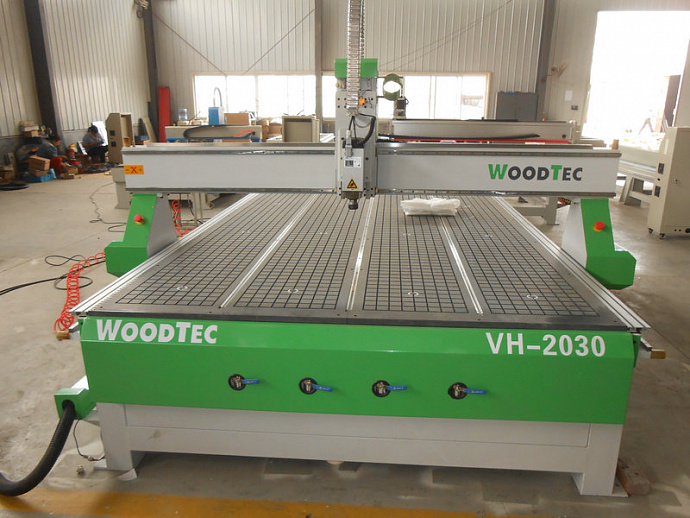

Фрезерно-гравировальный станок с ЧПУ WoodTec H 2030

Краткие характеристики

Размер обработки: 2100 х 3050 х 300 мм

Мощность электрошпинделя

(воздушное охлаждение): 6 кВт

Вес: 1400 кг

Все характеристики
Все акции станка
Скидка на предзаказ!
Выгода 151 208 рублей!
+ Комплектация станка
Еще опции
Изменить комплектацию Выбрано: 0
1 096 263 1 247 471
11 600 USD 13 200 USD
Получить консультацию Заявка на лизинг
Хотите увидеть этот станок в работе? Удостоверьтесь в эксклюзивности Узнать о снижении цены
Технические
характеристики
Описание Услуги Транспортные
данные
Запчасти Лизинг
Размеры зоны обработки X и Y, наибольшие, мм 2100 х 3050
Перемещение шпинделя по оси Z, мм 300
Система смены инструмента Ручная (цанговый)
Тип передачи по оси Z ШВП
Тип передачи по оси X и Y Косозубые рейки
Тип рабочего стола Вакуумный стол с T-пазами
ОПЦИЯ:
2 вакуумных насоса по  5,5 кВт (160 м³/час) каждый
Тип электродвигателей перемещения шаговые
Скорость рабочего хода, м/мин 0 – 10
Скорость холостого хода, м/мин 0 – 17
Частота вращения шпинделя, об/мин 0 – 18 000
Мощность шпинделя, кВт 6
Тип охлаждения шпинделя воздушное
Тип цанги ER32
Посадочный диаметр инструмента, наибольший, мм 20
Напряжение, В 380
Частота тока, Гц 50
Общая установленная мощность, кВт 18,5
Габаритные размеры
Длина, мм 3500
Ширина, мм 2300
Высота, мм 1250
Вес, кг 1400

Назначение

Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбах по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое.



Виды обрабатываемых материалов

Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.



Схема обработки

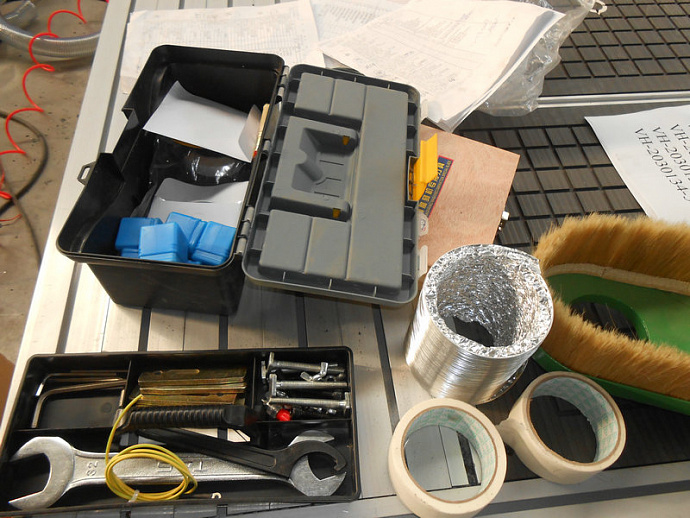

Комплектация

Наименование Кол-во, шт. Примечание
1 Электрошпиндель HQD, Китай (воздушное охлаждение) 1 6 кВт 18 000 об/мин
2 Частотный преобразователь для плавного изменения оборотов электрошпинделя 1

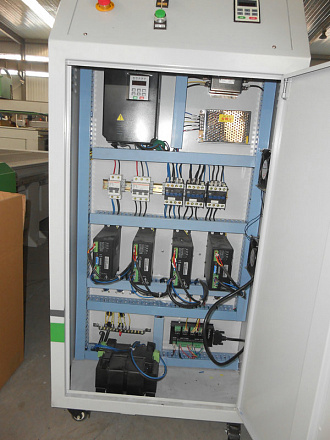

3 Шкаф с электрокомпонентами станка 1
4 Ручной пульт управления станком Rich Auto 1 A11 version
5 Датчик измерения и калибровки инструмента 1 Ручное позиционирование
6 Вакуумный стол с «T-пазами» для возможности механической фиксации и сверхбыстрой вакуумной 1 Вакуумный стол с T-пазами (4 зоны)
7 Шаговые электродвигатели осевого перемещения 4
8 Линейные направляющие прямоугольного сечения по оси X, Y, Z (комплект) 3

9 Передача при помощи косозубых реек по осям X, Y (комплект) 2
10 Шарико-винтовая передача  по оси  Z 1
11 Набор фрез для обработки дерева / МДФ / ДСП 1
12 Набор цанг (фиксация гайкой) 1 ER32
13 Набор гаечных ключей для обслуживания станка 1
14 Струбцина для механического крепления деталей (комплект) 1
15 Ящик с ЗИП 1
16 Аспирационный кожух на шпиндель. 1
17 Пылеулавливающий агрегат 1
18 Комплект воздуховодов 1
19 Программное обеспечение 1 на русском языке
20 Руководство пользователя 1 на русском языке


Область применения

Гравировка:

- Гравировка поверхностей из самых различных материалов

Мебельное производства:

- Простые и сложные фасады ( в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.

Отделка интерьеров:

- Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

Отделка экстерьеров:

- Фигурные наличники на окна и двери с резьбой
- Декоративные элементы для украшения деревянных домов и бань.
- Балясины из доски для отделки веранд и беседок, ограды и т.д.

Эксклюзивные изделия:

- Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.

Производство дверей:

- Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
- Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
- Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
- Изготовление эксклюзивных дверей из ценных пород древесины.

Модельное производство:

- Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.

Реклама:

- самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.



Получаемые изделия

Массив древесины





Фасады



Различные пластики, ПВХ, акрил и другие материалы





Цветные металлы





Конструктивные особенности

ЦЕЛЬНОСВАРНАЯ СТАНИНА

Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ

За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И Y

Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.

ВАКУУМНЫЙ РАБОЧИЙ СТОЛ С «Т» - ПАЗАМИ ДЛЯ МЕХАНИЧЕСКОГО КРЕПЛЕНИЯ

Алюминиевый рабочий стол покрытый износостойким пластиком, специально разработанным для совместного использования с вакуумным насосом. Такой стол позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 5,5 кВт. Также заготовку на стол можно крепить механически при помощи струбцин, для этого стол разделили на 4 зоны с помощью Т-образного профиля. В отличии от многих этот вакуумный насос роторно-пластинчатого принципа, который работает в разы дольше чем все конкуренты.

ОПЦИЯ:

ВАКУУМНЫЙ НАСОС РОТОРНО-ПАЛСТИНЧАТОГО ТИПА

В комплекте со станком поставляется современный вакуумный насос роторно-пластинчатого типа мощностью 5,5 кВт и производительностью 160 м³/час.

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 6 КВТ - 18 000 ОБ/МИН «HQD» (КИТАЙ)

В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (18 000 об/мин) и оптимальная мощность (6 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.
Шпиндель охлаждается воздушно, что является современным способом (никаких ведер и баков с водой за которыми нужно следить).

ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z = 0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

ВЫСОКОТОЧНЫЕ ШАГОВЫЕ ДВИГАТЕЛИ

Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

ПУЛЬТ УПРАВЛЕНИЯ (RICH AUTO A11)

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер.
Подробнее здесь

АСПИРАЦИОННЫЙ КОЖУХ И ПЫЛЕУЛАВЛИВАЮЩИЙ АГРЕГАТ

В базовом исполнении станок оснащен защитным кожухом, который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки. Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ  «ArtCAM»

С ArtCAM вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня, и поэтому от пользователя требуется минимум знаний об обработке, она идеально подходит для неопытных пользователей. Единый инструментарий этой программы разработан так, чтобы последовательно охватить весь процесс от разработки эскиза до получения законченного изделия или штампа. ArtCAM позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое.

TRADE-IN
В компании WoodTec вы можете приобрести новое оборудование в Trade-In, обновите парк своих станков с минимальными затратами. Подробнее
Сервис
Если у вас возникли какие-то сложности с оборудованием, компания WoodTec готова прийти на помощь. К перечню наших преимуществ относится:
  • Быстрый выезд на объект клиента;
  • Умеренные цены;
  • Профессиональные специалисты.
Подробнее
Компания WoodTec может осуществить доставку оборудования по всей РФ, а также в страны СНГ. Для сокращения сроков доставки есть два действующих склада: в Москве и в Новосибирске Подробнее
Количество мест 1
Место: 1
Длина 3,5 м
Ширина 2,3 м
Высота 1,25 м
Вес (место 1) 1400 кг
Объём 10,06 м³
Общий вес 1400 кг
Общий объём 10,06 м³
Артикул Фото Наименование Описание Цена
ВТ237971 Графитовые пластины для роторно-пластинчатого насоса Графитовые пластины для роторно-пластинчатого насоса (комплект 4 пластины) Применяются в производственном оборудовании основных отраслей промышленности и энергетики. Графитовая пластина обладает существенными эксплуатационными преимуществами в сравнении с подобными изделиями из текстолита и армированного углепластика. 375 USD
ВТ237972 Фильтр для роторно-пластинчатого вакуумного насоса Фильтр для роторно-пластинчатого вакуумного насоса Крепятся на входном отверстии насоса или компрессора и предназначены для их защиты от пыли и твердых частиц. Прозрачный корпус позволяет быстро проверить состояние фильтрующего элемента. 50 USD
ВТ237973 Линейный подшипник ABBA 20 мм BRC20R0 Линейный подшипник ABBA 20 мм BRC20R0 Втулка линейного подшипника состоит из металлического цилиндра внутри которого по нескольким дорожкам свободно по замкнутому контуру перемещаются шарики. Благодаря вращательному движению шариков линейная втулка свободно перемещается вдоль вала обеспечивая механизму плавное, с малым люфтом перемещение. 90 USD

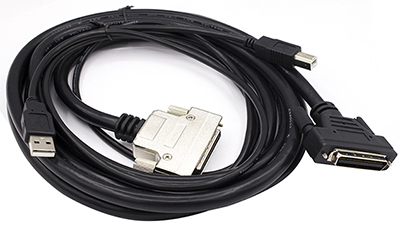

ВТ237975 Провод пульта A11/A18 Провод пульта A11/A18 Контроллер – это цифровой сигнальный процессор для управления движениями двигателей осей с помощью соответствующих электрических импульсов. Контроллер считывает файлы из внутренней памяти или внешнего диска USB и преобразует программные коды в сигналы управления приводами двигателей. 98 USD
ВТ237977 Индуктивный концевой датчик PA12-F4 Индуктивный концевой датчик PA12-F4 Используеется для контроля и ограничения перемещений в координатных осях, станков с ЧПУ. Датчики предназначен для ограничения перемещений осей с ЧПУ в целях безопасности и предотвращения перекосов, повреждения станка при неправильной эксплуатации. 21 USD
ВТ237978 Аспирационный кожух станков с ЧПУ с ручной сменой инструмента Аспирационный кожух станков с ЧПУ с ручной сменой инструмента Используются во фрезерных станках с ЧПУ для удаления пыли и загрязнения с рабочей поверхности. 75 USD
ВТ237985 Плата NC Studio v5 Плата NC Studio v5 Устанавливается в слот PCI компьютера и позволяет управлять трехосевым фрезерным станком с ЧПУ с компьютера под управлением Windows. 65 USD
