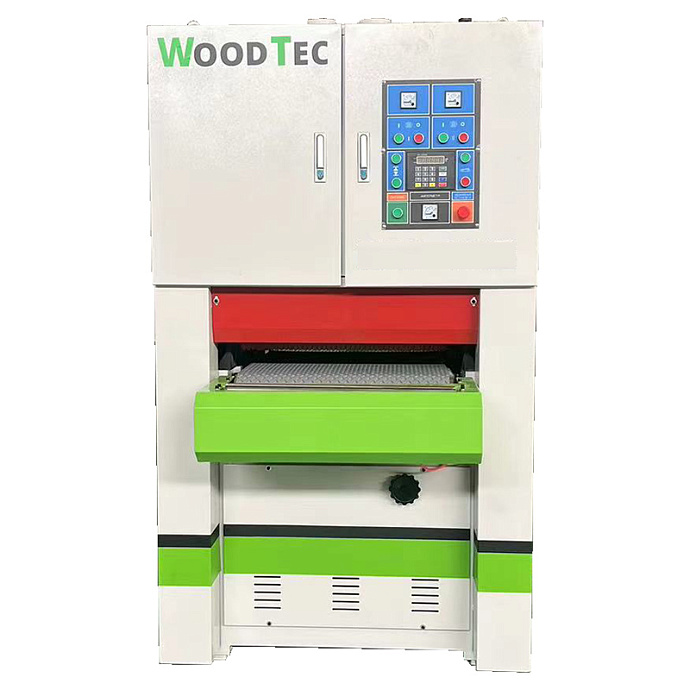

Калибровально-шлифовальный станок WoodTec R-RP 1000
Краткие характеристики
Все характеристики
Рабочая ширина: 1000 мм
Мощность электродвигателя 1-го шлифовального узла: 15 кВт
Мощность электродвигателя 2-го шлифовального узла: 11 кВт
Скорость подачи: 5 - 25 м/мин
Вес: 2400 кг
Технические
характеристики Описание Услуги Транспортные
данные Лизинг Документы
характеристики Описание Услуги Транспортные
данные Лизинг Документы
| Модель | R-RP 1000 |
| Макс. ширина заготовки, мм | 1000 |
| Толщина заготовки, мм | 110 |
| Мин. длина заготовки, мм | 300 |
| Материал 1-го шлифовального вала | Сталь |
| Материал 2-го шлифовального вала | Обрезиненный |
| Мощность двигателя 1-го шлифовального узла, кВт | 15 |
| Мощность двигателя 2-го шлифовального узла, кВт | 11 |
| Мощность двигателя подачи, кВт | 1,5 |
| Мощность двигателя подъема/опускания стола, кВт | 0,37 |
| Суммарная мощность, кВт | 28,05 |
| Размер шлифовальной ленты, мм | 1020 x 2000 |
| Скорость шлифовальной ленты на 1-м узле, м/с | 20 |
| Скорость шлифовальной ленты на 2-м узле, м/с | 16 |
| Скорость подачи конвейера, м/мин | 5 - 25 |
| Рабочее давление в пневмосистеме, МПа | ≥ 0,6 |
| Расход воздуха, м3/мин | 0,7 |
| Длина, мм | 2000 |
| Ширина, мм | 1600 |
| Высота, мм | 2100 |
| Вес, кг | 2400 |
Назначение
Предназначен для калибрования и чистового шлифования различных плитных материалов (ДСП, МДФ, фанеры), мебельного щита, шпонированных заготовок и других схожих с древесиной материалов.
Станок оснащен двумя шлифовальными узлами: R (ролик) для калибрования, и RP (комбинированный: ролик + утюжок) для чистового шлифования поверхности. Станок отличается массивностью, высокой производительностью и надежностью.
Область применения
Крупные и средние предприятия по производству клееного мебельного щита, дверей из массива древесины, фанеры, паркета, элементов мебели, оконных блоков, погонажа и других столярно-строительных изделий.
Получаемые изделия
Схема обработки
Конструктивные особенности
|

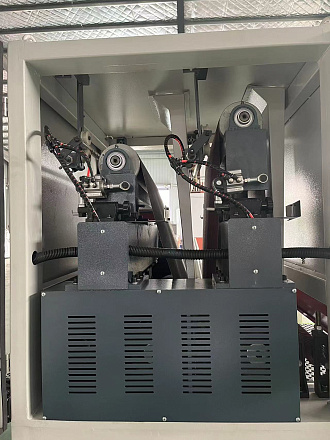

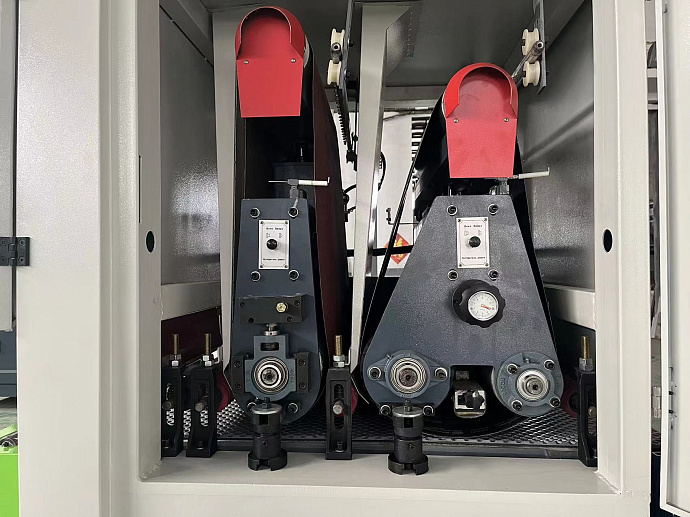

1-Й ШЛИФОВАЛЬНЫЙ УЗЕЛ (СТАЛЬНОЙ ВАЛ) Позволяет эффективно калибровать в размер заготовки в т.ч. из твердых пород в интенсивных условиях эксплуатации. |
|
2-Й ШЛИФОВАЛЬНЫЙ УЗЕЛ (ВАЛ + УТЮЖОК) Выполняет 2 операции: чистовое шлифование обрезиненным валом и выравнивание кинематической волны с помощью плоского утюжка. |
|
УТЮЖОК Обеспечивает высокое качество обработанной поверхности. Установлен на втором узле после обрезиненного вала. Для обслуживания удобно выдвигается из станка. |
|
ВАРИАТОР Плавная регулировка скорости подачи от 5 до 25 м/мин позволяет удобно подбирать оптимальные режимы шлифования в зависимости от вида заготовки и качества поверхности. |
|

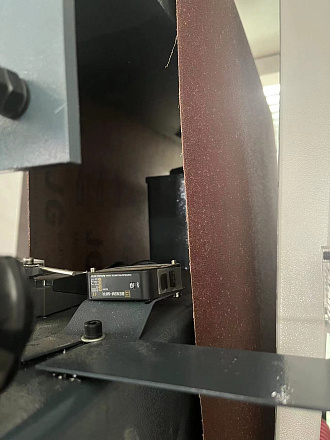

ДАТЧИКИ ОСЦИЛЛЯЦИИ Фотодатчик осцилляции шлифовальной ленты. При пересечении лентой светового потока срабатывает система осцилляции и лента перемещается в противоположном направлении. |
|
ДАТЧИКИ СХОДА ЛЕНТЫ Обеспечивает дополнительную безопасность и необходим для экстренной остановки станка в случае схода шлифовальной ленты. |
|

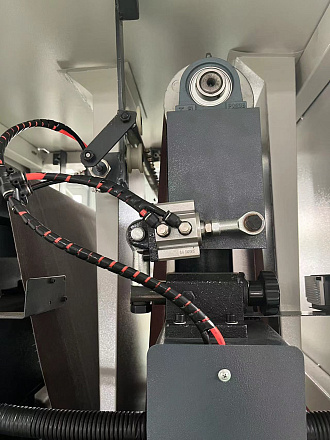

ПНЕВМАТИЧЕСКОЕ НАТЯЖЕНИЕ ШЛИФОВАЛЬНЫХ ЛЕНТ Пневматическая система гарантирует стабильное натяжение и исключает проскальзывание лент или их разрыв. Натяжение/ослабление лент быстро осуществляется нажатием переключателя, что минимизирует время на замену лент и увеличивает производительность станка. |
|
ОБДУВ ШЛИФОВАЛЬНОЙ ЛЕНТЫ С ОСЦИЛЛЯЦИЕЙ Обеспечивает очистку лент и охлаждение зёрен абразива в процессе работы для повышения качества шлифования. Повышает ресурс шлифовальной ленты, сокращает затраты на абразив и повышает производительность станка. |
|
ОСЦИЛЛЯЦИЯ ШЛИФОВАЛЬНЫХ ЛЕНТ Значительно повышает качество обработки, т.к. осциллирующая лента перемещается одновременно в продольном и поперечном направлении. |
|

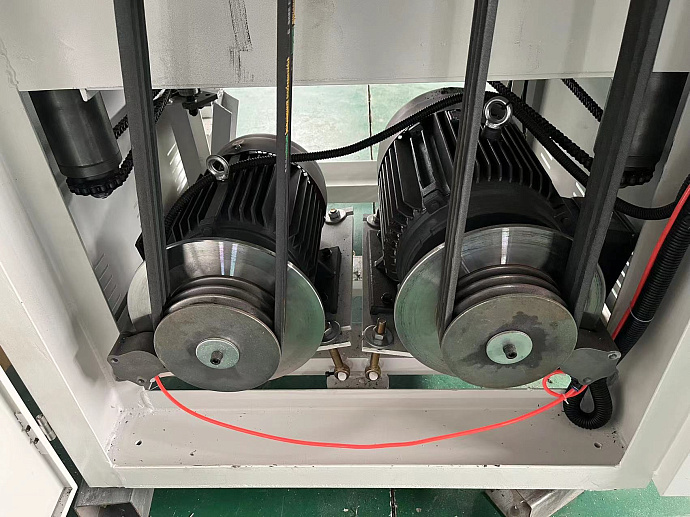

ОТДЕЛЬНЫЙ ПРИВОД ШЛИФОВАЛЬНЫХ УЗЛОВ Каждый шлифовальный узел имеет привод от отдельного двигателя, что гарантирует стабильную работу станка при тяжелых нагрузках. Остановка вращения шлифовальных лент осуществляется с помощью тормозных колодок. |
|

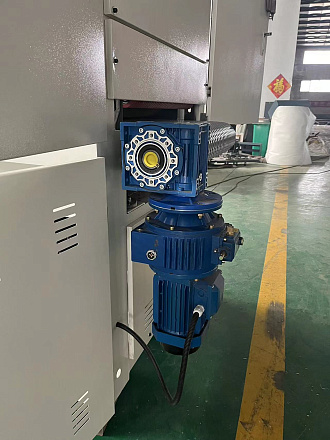

КРЕПЛЕНИЕ СТОЛА НА 4-х ОПОРАХ Гарантирует жесткое и стабильное положение стола в процессе обработки и настройки, что в свою очередь обеспечивает стабильное качество получаемой продукции. ПРИВОД ПОДЪЕМА СТОЛА Осуществляется от отдельного двигателя через редуктор и цепную передачу, что обеспечивает синхронную работу 4-х винтов. |
|
РАСШИРЕНИЕ СТОЛА НА ВХОДЕ И НА ВЫХОДЕ С 1 РОЛИКОМ Позволяет удобно базировать длинномерные заготовки, облегчает их подачу в станок, исключает свисание заготовок, что повышает качество обработки. Обеспечивает поддержку заготовки на выходе из станка, исключает её падение, что повышает качество обработки. |
|
СИСТЕМА ПРИЖИМНЫХ РОЛИКОВ Гарантирует стабильный прижим заготовки и исключает вибрации в процессе обработки, положительно сказывается на качестве шлифования. Прижимы расположены в местах возможного возникновения вибраций:
- На входе в станок |
|
ЭФФЕКТИВНАЯ СИСТЕМА ПЫЛЕУДАЛЕНИЯ Каждый шлифовальный узел оснащен патрубком для удаления пыли из зоны шлифования для исключения загрязнения заготовки и шлифовальной ленты. |
