Калибровально-шлифовальный станок WoodTec R-RP 400

Краткие характеристики

Рабочая ширина: 420 мм

Мощность электродвигателя 1-го шлифовального узла: 7,5 кВт

Мощность электродвигателя 2-го шлифовального узла: 5,5 кВт

Скорость подачи: 5 - 25 м/мин

Вес: 1700 кг

Все характеристики
850 000
8 994 USD
Получить консультацию Заявка на лизинг
Хотите увидеть этот станок в работе? Узнать о снижении цены
Технические
характеристики
Описание Услуги Транспортные
данные
Лизинг
Модель R-RP 400
Макс. ширина заготовки, мм 420
Толщина заготовки, мм 110
Мин. длина заготовки, мм 300
Материал 1-го шлифовального вала Сталь
Материал 2-го шлифовального вала Обрезиненный
Мощность двигателя 1-го шлифовального узла, кВт 7,5
Мощность двигателя 2-го шлифовального узла, кВт 5,5
Мощность двигателя подачи, кВт 1,1
Мощность двигателя подъема/опускания стола, кВт 0,37
Суммарная мощность, кВт 14,47
Размер шлифовальной ленты, мм 1900 x 420
Скорость шлифовальной ленты на 1-м узле, м/с 20
Скорость шлифовальной ленты на 2-м узле, м/с 16
Скорость подачи конвейера, м/мин 5 - 25
Рабочее давление в пневмосистеме, МПа ≥ 0,6
Расход воздуха, м3/мин 0,2
Длина, мм 2000
Ширина, мм 1100
Высота, мм 2100
Вес, кг 1700

Назначение

Предназначен для калибрования и чистового шлифования различных плитных материалов (ДСП, МДФ, фанеры), мебельного щита, шпонированных заготовок и других схожих с древесиной материалов.

Станок оснащен двумя шлифовальными узлами: R (ролик) для калибрования, и RP (комбинированный: ролик + утюжок) для чистового шлифования поверхности. Станок отличается массивностью, высокой производительностью и надежностью.



Область применения

Крупные и средние предприятия по производству клееного мебельного щита, дверей из массива древесины, фанеры, паркета, элементов мебели, оконных блоков, погонажа и других столярно-строительных изделий.



Получаемые изделия





Схема обработки



Конструктивные особенности

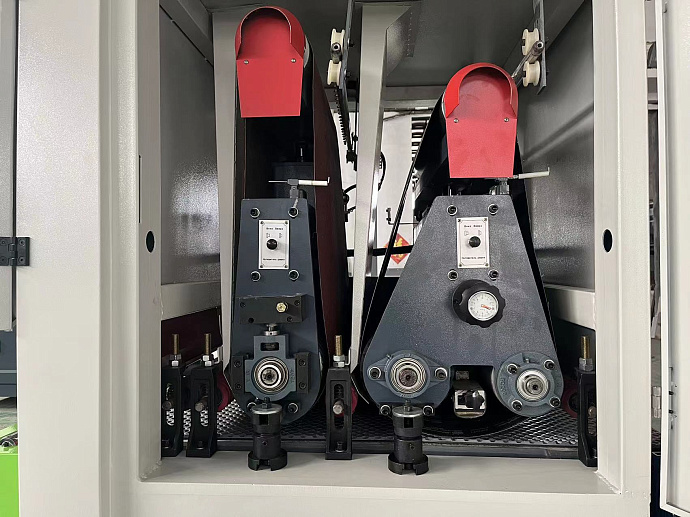

1-Й ШЛИФОВАЛЬНЫЙ УЗЕЛ (СТАЛЬНОЙ ВАЛ)

Позволяет эффективно калибровать в размер заготовки в т.ч. из твердых пород в интенсивных условиях эксплуатации.

2-Й ШЛИФОВАЛЬНЫЙ УЗЕЛ (ВАЛ + УТЮЖОК)

Выполняет 2 операции: чистовое шлифование обрезиненным валом и выравнивание кинематической волны с помощью плоского утюжка.

УТЮЖОК

Обеспечивает высокое качество обработанной поверхности.

Установлен на втором узле после обрезиненного вала.

Для обслуживания удобно выдвигается из станка.

ВАРИАТОР

Плавная регулировка скорости подачи от 5 до 25 м/мин позволяет удобно подбирать оптимальные режимы шлифования в зависимости от вида заготовки и качества поверхности.

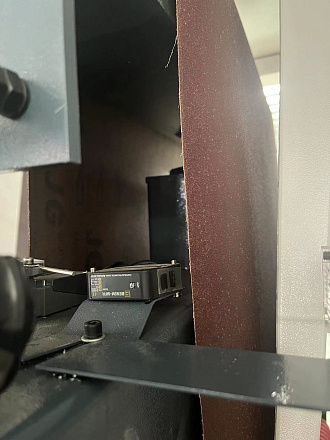

ДАТЧИКИ ОСЦИЛЛЯЦИИ

Фотодатчик осцилляции шлифовальной ленты. При пересечении лентой светового потока срабатывает система осцилляции и лента перемещается в противоположном направлении.

ДАТЧИКИ СХОДА ЛЕНТЫ

Обеспечивает дополнительную безопасность и необходим для экстренной остановки станка в случае схода шлифовальной ленты.

ПНЕВМАТИЧЕСКОЕ НАТЯЖЕНИЕ ШЛИФОВАЛЬНЫХ ЛЕНТ

Пневматическая система гарантирует стабильное натяжение и исключает проскальзывание лент или их разрыв.

Натяжение/ослабление лент быстро осуществляется нажатием переключателя, что минимизирует время на замену лент и увеличивает производительность станка.

ОБДУВ ШЛИФОВАЛЬНОЙ ЛЕНТЫ С ОСЦИЛЛЯЦИЕЙ

Обеспечивает очистку лент и охлаждение зёрен абразива в процессе работы для повышения качества шлифования.

Повышает ресурс шлифовальной ленты, сокращает затраты на абразив и повышает производительность станка.

ОСЦИЛЛЯЦИЯ ШЛИФОВАЛЬНЫХ ЛЕНТ

Значительно повышает качество обработки, т.к. осциллирующая лента перемещается одновременно в продольном и поперечном направлении.

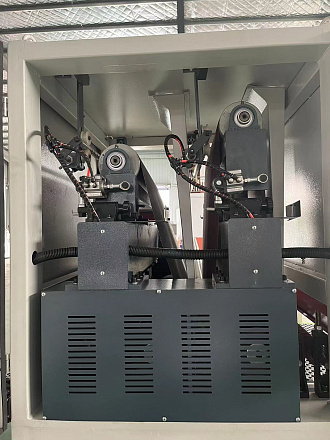

ОТДЕЛЬНЫЙ ПРИВОД ШЛИФОВАЛЬНЫХ УЗЛОВ

Каждый шлифовальный узел имеет привод от отдельного двигателя, что гарантирует стабильную работу станка при тяжелых нагрузках.

Остановка вращения шлифовальных лент осуществляется с помощью тормозных колодок.

КРЕПЛЕНИЕ СТОЛА НА 4-х ОПОРАХ

Гарантирует жесткое и стабильное положение стола в процессе обработки и настройки, что в свою очередь обеспечивает стабильное качество получаемой продукции.


ПРИВОД ПОДЪЕМА СТОЛА

Осуществляется от отдельного двигателя через редуктор и цепную передачу, что обеспечивает синхронную работу 4-х винтов.

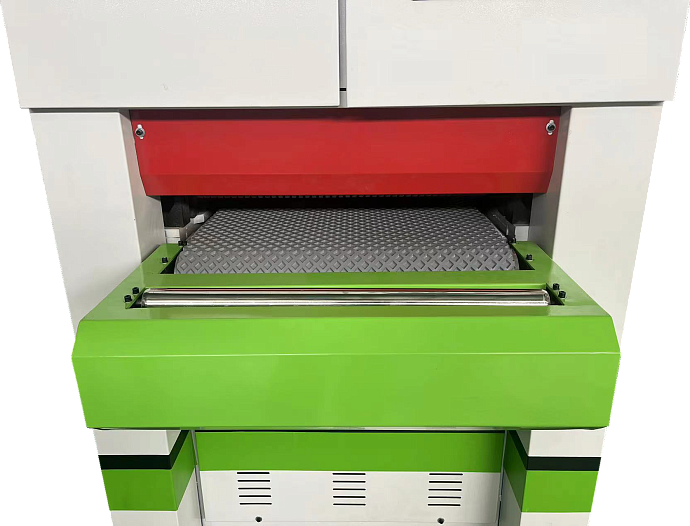

РАСШИРЕНИЕ СТОЛА НА ВХОДЕ И НА ВЫХОДЕ С 1 РОЛИКОМ

Позволяет удобно базировать длинномерные заготовки, облегчает их подачу в станок, исключает свисание заготовок, что повышает качество обработки. Обеспечивает поддержку заготовки на выходе из станка, исключает её падение, что повышает качество обработки.

СИСТЕМА ПРИЖИМНЫХ РОЛИКОВ

Гарантирует стабильный прижим заготовки и исключает вибрации в процессе обработки, положительно сказывается на качестве шлифования.

Прижимы расположены в местах возможного возникновения вибраций:

- На входе в станок
- Между шлифовальными
- На выходе из станка

ЭФФЕКТИВНАЯ СИСТЕМА ПЫЛЕУДАЛЕНИЯ

Каждый шлифовальный узел оснащен патрубком для удаления пыли из зоны шлифования для исключения загрязнения заготовки и шлифовальной ленты.
