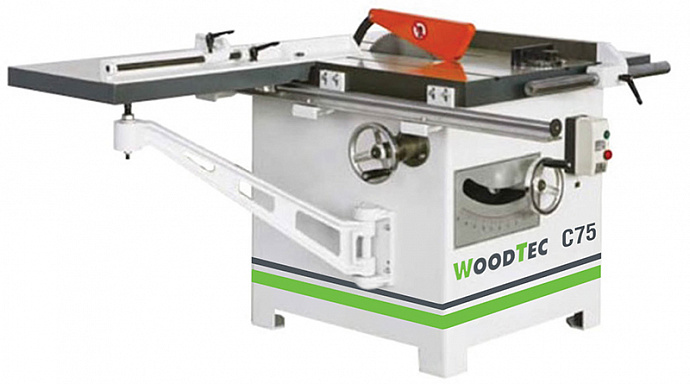

Круглопильный станок с торцовочной кареткой WoodTec C 75
Краткие характеристики
Все характеристики
Диаметр пилы: 300 мм
Наклон пилы: до 45º
Масса станка: 510 кг
Технические
характеристики Описание Услуги Транспортные
данные
характеристики Описание Услуги Транспортные
данные
| Наибольшая толщина распиливаемого материала 90°, мм | 75 |
| Наибольшая ширина отпиливаемого материала, мм (по линейке) | 600 |
| Диаметр дисковой пилы, мм | 300 |
| Посадочный диаметр пилы, мм | 30 (50) |
| Размер рабочей поверхности стола, мм | 900 х 880 |
| Размер рабочей поверхности торцовочной каретки, мм | 700 х 400 |
| Частота вращения пилы, об/мин | 3400 |
| Ход каретки, мм | 1100 |
| Наибольший подъем пилы, мм | 80 |
| Способ подачи заготовок | ручная |
| Вес станка, кг | 510 |
| Род тока питающей сети | Переменный трехфазный |
| Частота тока, Гц | 50 |
| Напряжение питающей сети, В | 380 |
| Мощность привода, кВт | 4 |
| Габаритные размеры станка (длина х ширина х высота ), мм | 1720 х 1450 х 930 |
НАЗНАЧЕНИЕ:
Предназначен для продольной, поперечной распиловки и распиловки под углом досок, брусков, мебельных щитов и прочих пиломатериалов. Оснащен литым чугунным столом, подвижной кареткой и механизмом наклона пильного узла под углом 0-45 градусов.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, мебели и другие деревообрабатывающие производства.
Схема обработки
Отличительные особенности
- Наклон пилы +/- 45 град
- Поворот упорной линейки
- Литые элементы конструкции
- Возможность подключения аспирации
Конструктивные особенности

|
Литые элементы конструкции Рабочий стол, каретка, рычаг каретки, упоры, кронштейны- выполнены из чугунного литья. Обеспечивают стабильную работу станка, препятствуют вибрации. |

|
Направляющая Перемещение каретки по стальной круглой направляющей. Каретка закреплена на двух суппортах. Обеспечен плавный ход, исключен люфт каретки. |
|
Рычаг каретки Исключает провисание каретки. Обеспечивает стабильное горизонтальное положение каретки Литой. |
|
Регулировка высоты пропила Подъем/опускание пилы регулируется маховиком. |

|
Наклон пилы Пила наклоняется +/-45 градусов под углом. Удобство настройки по шкале с угловой индикацией. |
|
Литой упор Для позиционирования и торцовки длинномерного материала |
|
Поворот упора Для получения косоугольных форм большого формата |
|
Транспортир Для получения косоугольных деталей маленького формата |
|
Откидной упор Для торцевания брусков на необходимую длину |
|
Боковой литой упор Для раскроя плитного материала по ширине. Для деления досок на бруски необходимой ширины |
|
Расклинивающий нож Предотвращает зажимание пилы при работе с сырой, напряженной заготовкой. |
|
Выход под аспирацию Возможность подключения аспирационной установки. Обеспечивается отвод опилок при работе. |
|
Автоподатчик (дополнительное оборудование) Увеличивает производительность станка. Повышает уровень безопасности оператора. |
|
Аспирационная установка (дополнительное оборудование) Обеспечивает отвод стружки из зоны резания. Как следствие повышает ресурс инструмента и качество обрабатываемой заготовки. |
TRADE-IN
В компании WoodTec вы можете приобрести новое оборудование в Trade-In, обновите парк своих станков с минимальными затратами.
Подробнее
Сервис
Если у вас возникли какие-то сложности с оборудованием, компания WoodTec готова прийти на помощь. К перечню наших преимуществ относится:
- Быстрый выезд на объект клиента;
- Умеренные цены;
- Профессиональные специалисты.
Компания WoodTec может
осуществить доставку оборудования по всей РФ, а также в страны СНГ. Для сокращения сроков
доставки есть два действующих склада: в Москве и в Новосибирске
Подробнее
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 1,72 м |
| Ширина | 1,45 м |
| Высота | 0,93 м |
| Вес (место 1) | 510 кг |
| Объём | 2,32 м³ |
| Общий вес | 510 кг |
| Общий объём | 2,32 м³ |
