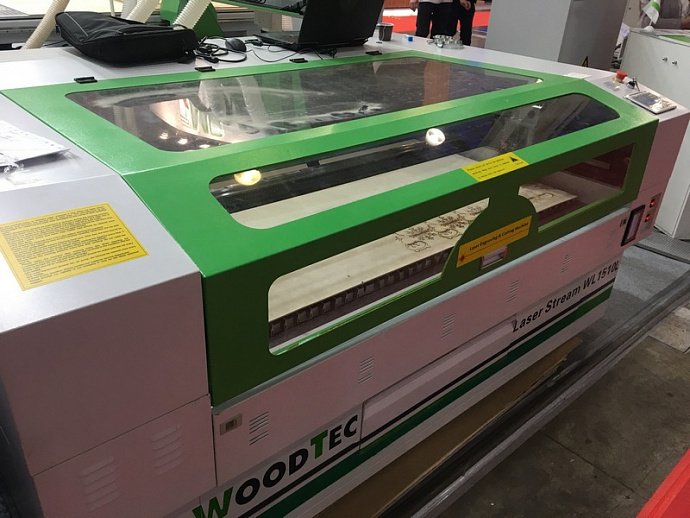

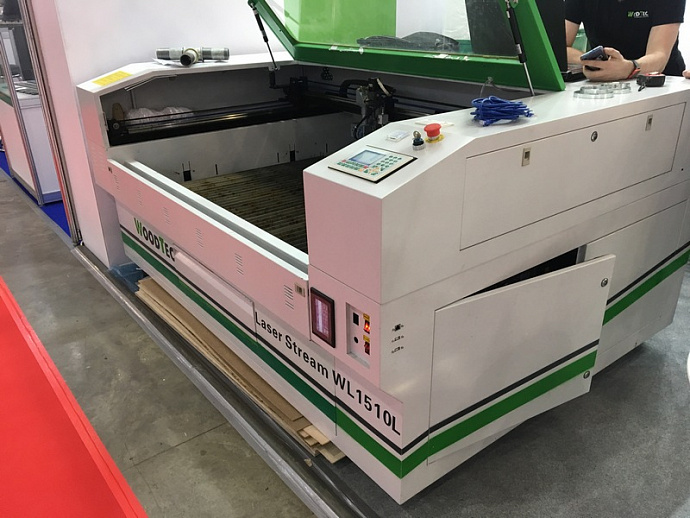

Лазерно-гравировальный станок с ЧПУ WoodTec LaserStream WL U 1510L

Краткие характеристики

Размеры рабочего стола: 1500 х 1000 мм

Максимальная толщина резки: до 2 мм

Вес: 400 кг

Все характеристики
1 660 291
18 050 USD
Получить консультацию Заявка на лизинг
Хотите увидеть этот станок в работе? Узнать о снижении цены
Технические
характеристики
Описание Услуги Транспортные
данные
Запчасти Лизинг Документы
Размеры рабочего стола, мм 1500 х 1000
Тип передачи по осям Ременная

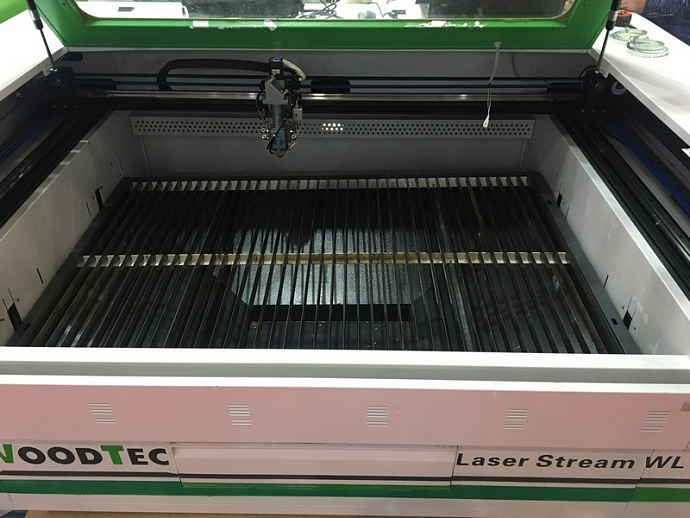

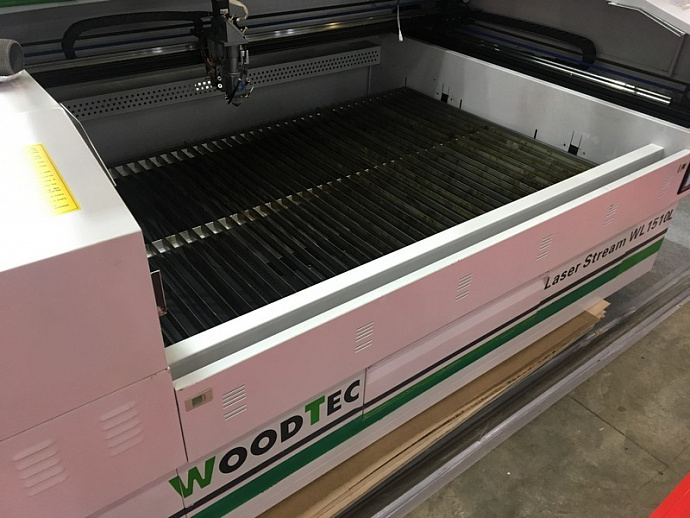

Тип рабочего стола Реечный
Тип электродвигателей перемещения Шаговые
Максимальная толщина резки, мм До 2 (Сталь)
Скорость резки, мм/сек 0 - 960
Скорость гравировки, мм/сек 0 - 1200
Тип лазерной трубки CO2 герметичная лазерная трубка с водяным охлаждением
Мощность лазерной трубки, Вт 180
Тип охлаждения трубки Жидкостное
Точность позиционирования, мм ≤ ± 0,01
Напряжение, В 220
Частота тока, Гц 50
Общая установленная мощность, кВт 2
Габаритные размеры станка в упаковке
Длина, мм 2200
Ширина, мм 1600
Высота, мм 1200
Вес, кг 400

Назначение

Лазерный станок LaserStream WL U 1510L предназначен для лазерной обработки различных материалов. Обработка материалов производится методом резки и гравировки по плоскости.



Виды обрабатываемых материалов

Основное использование в обработке дерева, фанеры. Пластики: акрил, оргстекло, полистирол, ПЭТ. Ткани: натуральные, полусинтетические, синтетические, стеклоткани, фетр. А также резины, картона и бумаги и пр. Расширением сферы применения этих станков является возможность гравировки на камне, стекле и любой керамики.



Получаемые изделия

Изделия из древесных материалов:




Маркетри:



Изделия из пластика:



Гравировка на стекле:



Гравировка на камне:



Гравировка на металле:





Конструктивные особенности

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ «PMI»

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по оси Y. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.



ПРИВОДНЫЕ РЕМНИ

В конструкции станка для перемещения портала и лазерного сопла используются долговечные приводные ремни CNFULO. Они обеспечивают высокие скоростные характеристики при высокой точности.





ЛАЗЕРНАЯ ТРУБКА

На станке WL U 1510L используется лазерная трубка производства компании RECI. Компания по производству лазерных трубок RECI расположена в Пекине, является интегрированным ново-высокотехнологичным предприятием, специализирующимся по производству углекислотных лазерных трубок. Производственные линии оснащены современным высокотехнологичным сборочным оборудованием, что позволило отойти от традиционной, в Китае, ручной работы. Компания по праву входит в число мировых лидеров по производству лазерных трубок средней мощности.

ВЫСОКОТОЧНЫЕ ШАГОВЫЕ ДВИГАТЕЛИ

Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

МЕХАНИЗМ ПОДЪЕМА/ОПУСКАНИЯ СТОЛА

На станок установлен механизм подъема и опускания стола нажатием кнопке на пульте управления. Данная опция очень полезна для гравировки на изделиях с большой толщиной, таких как шкатулки, бутылки, для установки оснастки для гравировки изделий, для установки поворотного механизма. ОПЦИЯ

МАКСИМАЛЬНАЯ ДЛИННА ЗАГОТОВКИ

Отверстие в задней крышке станка позволяет обрабатывать детали и материал большой длины. Осуществить данную обработку можно путем протягивания материала по реечному столу.

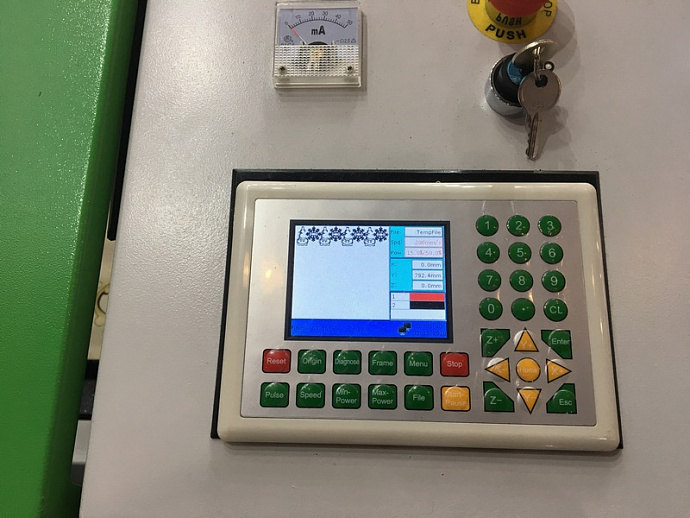

ПУЛЬТ УПРАВЛЕНИЯ RDL 6332

Современный, удобный пульт управления станком позволит реализовать большое количество задач, избежать ошибок и брака. Удобный дисплей позволит просматривать файлы, режимы, координаты, размеры зоны обработки.

ВЫТЯЖНОЙ ВЕНТИЛЯТОР

Обеспечивает удаление дыма и газов образовываемых во время резки материалов, которые могут создавать не только неприятный запах в помещении но и нанести вред легким человека находящимся рядом со станком.

ВОЗДУШНЫЙ КОМПРЕССОР

Служит для обдува линзы, предотвращая попадание дыма и копоти. Поток воздуха удаляет продукты горения из зоны обработки.

ПРОГРАМНОЕ ОБЕСПЕЧЕНИЕ

RDWorks современное ПО для работы на лазерных станках, позволяет быстро и удобно настраивать режимы резки и гравировки, Возможно установка как отдельного, так и макросом для графических программ. Совместимость с графическими программами и поддержка форматов CDR, AI, BMP, PLT, DXF, DWG (CorelDraw, Illusrator)

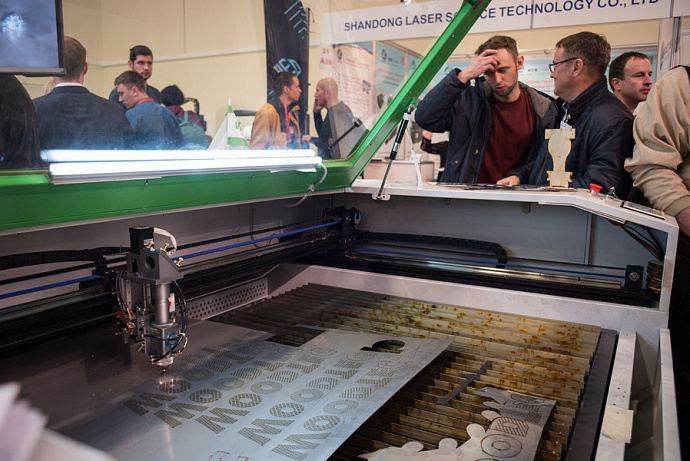

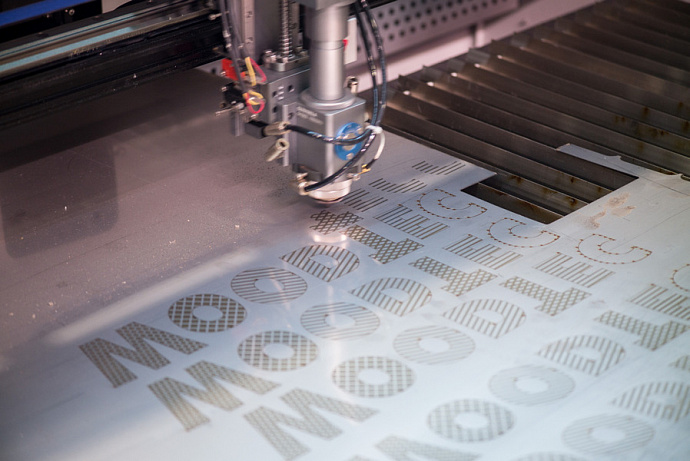

ЛАЗЕРНАЯ ГОЛОВА (СОПЛО)

Специальная лазерная голова (сопло), представляет собой управляемую 3-ю ось. Движение осуществляется за счёт шарико-винтовой пары и шагового двигателя. Предназначена для резки как тонкого металла, так и неметалических заготовок. Имеет возможность подключения болона с газом.

СОТОВЫЙ СТОЛ

Сотовый стол для лазерных станков. Используется для резки небольших деталей или мягких материалов (ткань, кожа, пленка). Детали и материал не проваливают на дно корпуса станка. ОПЦИЯ.


Комплектация

LaserStream WL U 1510L 180 Вт 1 шт.
Лазерная трубка 180W RECI W8 1 шт.
 RUI DA платы управления + системы управления RD 6332 1 шт.
Воздушный насос (мощность 750 Вт) 1 шт.
Вытяжной вентилятор (мощность 750 Вт) 1 шт.
Воздуховод 1 шт.
Коммуникационный кабель 1 шт.
Провод питания 1 шт.
Программное обеспечение 1 шт.
ЗИП 1 комп.
Чиллер на фреоне CW-5200 1 шт.
Подъёмный рабочий стол 1 шт.
Линза D = 25 мм, F = 100 мм 1 шт.


TRADE-IN
В компании WoodTec вы можете приобрести новое оборудование в Trade-In, обновите парк своих станков с минимальными затратами. Подробнее
Сервис
Если у вас возникли какие-то сложности с оборудованием, компания WoodTec готова прийти на помощь. К перечню наших преимуществ относится:
  • Быстрый выезд на объект клиента;
  • Умеренные цены;
  • Профессиональные специалисты.
Подробнее
Компания WoodTec может осуществить доставку оборудования по всей РФ, а также в страны СНГ. Для сокращения сроков доставки есть два действующих склада: в Москве и в Новосибирске Подробнее
Количество мест 1
Место: 1
Длина 2,15 м
Ширина 1,54 м
Высота 1,14 м
Вес (место 1) 485 кг
Объём 3,77 м³
Общий вес 485 кг
Общий объём 3,77 м³
Артикул Фото Наименование Описание Цена
ВТ237978 Зеркало для лазерного станка D = 25 мм Зеркало для лазерного станка D = 25 мм Является расходным элементов оптической системы лазерного станка. Качество и чистота зеркала оказывает сильное влияние на конечную скорость резки. 24 USD
ВТ237984 Линза для лазерного станка D = 20 мм F = 63,5 Линза для лазерного станка D = 20 мм F = 63,5 Линзы предназначены для фокусировки лазерного луча на определенном расстоянии, которое называется фокусным. 75 USD
Артикул Фото Наименование Количество Цена за 1 шт.
З 264452 Сопло 0,8 мм двойное 1 шт. 16 USD
З 264451 Сопло 0,8 мм одинарное 1 шт. 12 USD
З 227447 Сопло 1 мм (двойное) для источника 750 ВТ-1кВт 1 шт. 16 USD
З 227446 Сопло 1 мм для источника 750 ВТ-1кВт 1 шт. 12 USD
З 264453 Сопло 1,2 мм двойное 1 шт. 16 USD
З 264454 Сопло 1,2 мм одинарное 1 шт. 12 USD
З 212213 Cопло хромированное 1,5 мм 1AS383T 1 шт. 16 USD
З 212212 Сопло 1,5 мм 1AS383 1 шт. 12 USD
З 264107 Сопло 2 мм двойное 1 шт. 16 USD
З 264106 Сопло 2 мм 1 шт. 12 USD
З 264455 Сопло 2,5 мм двойное 1 шт. 16 USD
З 241425 Сопло 2,5 мм 1 шт. 12 USD
З 264456 Сопло 3,0 мм двойное 1 шт. 16 USD
З 241426 Сопло 3,0 мм 1 шт. 12 USD
З 264459 Сопло 3,5 мм двойное 1 шт. 16 USD
З 264462 Сопло 3,5 мм одинарное 1 шт. 12 USD
З 264464 Сопло 4 мм двойное 1 шт. 16 USD
З 264463 Сопло 4 мм одинарное 1 шт. 12 USD
З 258600 Стекло защитное верхнее 24,9 х 1,5 мм 1 шт. 20 USD
З 212214 Стекло защитное 1 шт. 20 USD
З 212091 Кольцо керамическое КТВ2 1 шт. 94 USD
З 264110 Манжета защитная верхняя для лазера 1 шт. 60 USD
З 264111 Манжета защитная нижняя для лазера 1 шт. 60 USD
З 264436 Колиматорная линза вогнутая Ø30 - 100 мм 1 шт. 150 USD
З 264435 Колиматорная линза выпуклая Ø30 - 100 мм 1 шт. 150 USD
З 264438 Фокусирующая линза вогнутая Ø30 - 125 мм 1 шт. 150 USD
З 264437 Фокусирующая линза выпуклая Ø30 - 125 мм 1 шт. 150 USD
