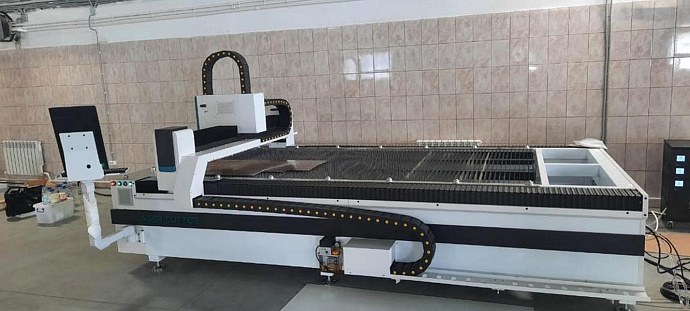

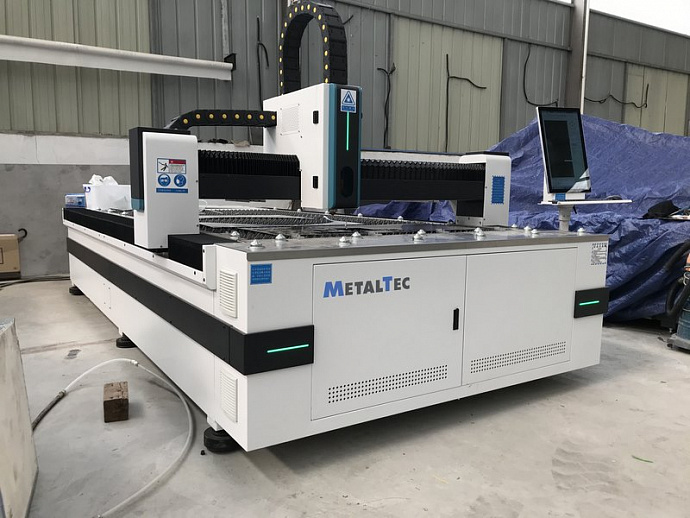

Оптоволоконный лазерный станок для резки металла MetalTec 1530 BL (MAX-1000 W)


Мнение эксперта




Канал WoodTec на YouTube

WoodTec Woodworking
Machinery

Канал WoodTec на YouTube


В наличии
0
2 707 186 ₽ 36 000 USD
Размеры рабочего стола: 1500 х 3000 мм
Максимальная толщина резки: 10 мм
Вес: 2000 кг

Адреса ближайших дилеров:

ООО "Актант"

Реутов

Отправить запрос

ООО "Станки"

Мытищи

Отправить запрос

ООО "ЛИОН-ДРЕВ"

Подольск

Отправить запрос

ООО "ЭРА СТАНКОВ"

Зеленоград

Отправить запрос

НАЗНАЧЕНИЕ:

Лазерный станок MetalTec 1530 BL предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.

КОМПЛЕКТАЦИЯ:

Наименование Кол-во, шт. Примечание
1 Оптоволоконный лазер MetalTec 1530B – механическая часть 1 шт.
2 Лазерный источник 1 шт. MAXPHOTONICS
3 Серводвигатели 4 шт. Weihong
4 Стойка управления с ЖК-дисплеем и ПК 1 компл. Weihong (Китай)
5 Система регулировки высоты заготовки 1 шт. Weihong (Китай)
6 Лазерная режущая голова 1 шт. Weihong (Китай)
7 Чиллер 1 шт. WAN XIN DA
8 Беспроводной пульт управления 1 шт.
9 Автоматическая система смазки 1 шт.
10 Система пылеудаления 1 шт.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

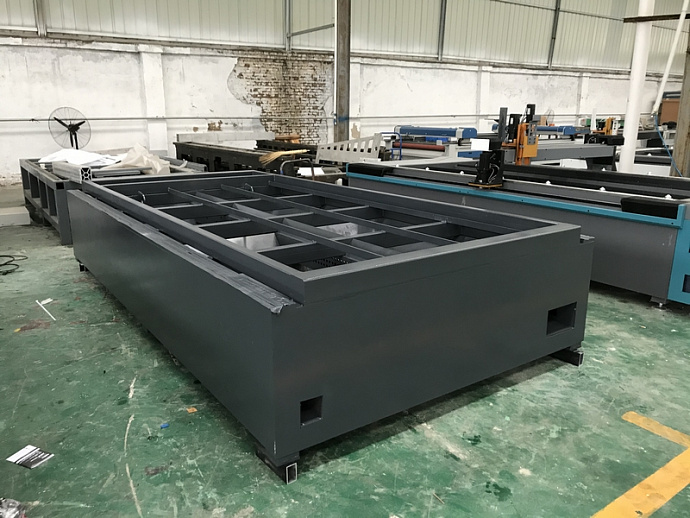

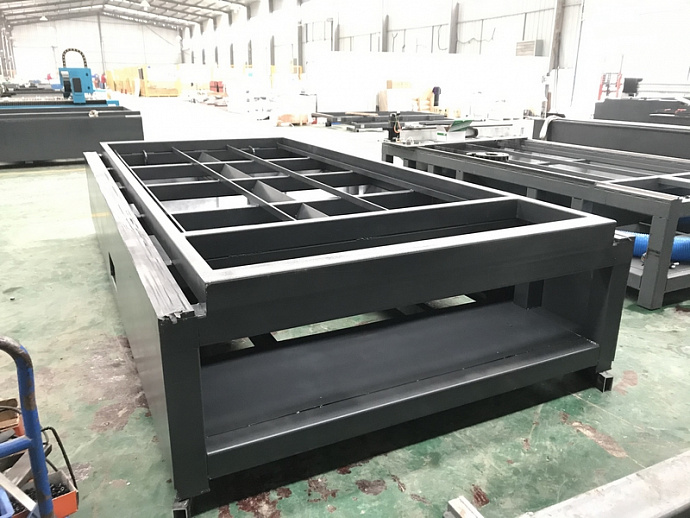

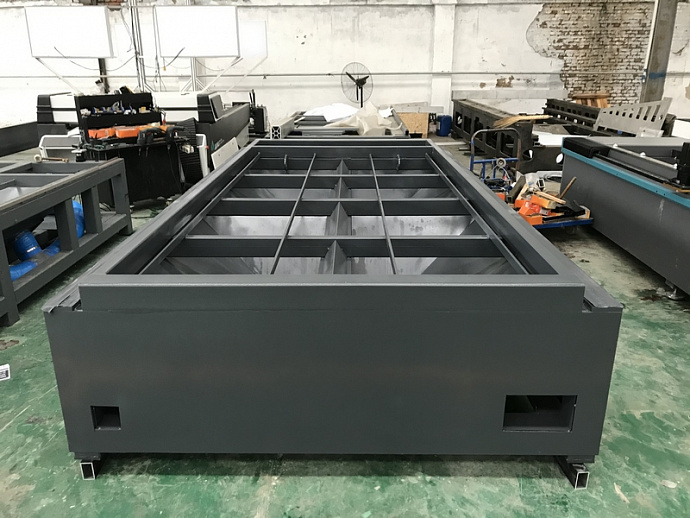

ЦЕЛЬНОСВАРНАЯ СТАНИНА

Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.
При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.
ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЛЮМИНИЯ

Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ
НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ LAPPINGS (ТАЙВАНЬ)


Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «LAPPINGS» (Тайвань) сечением 20 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)

За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

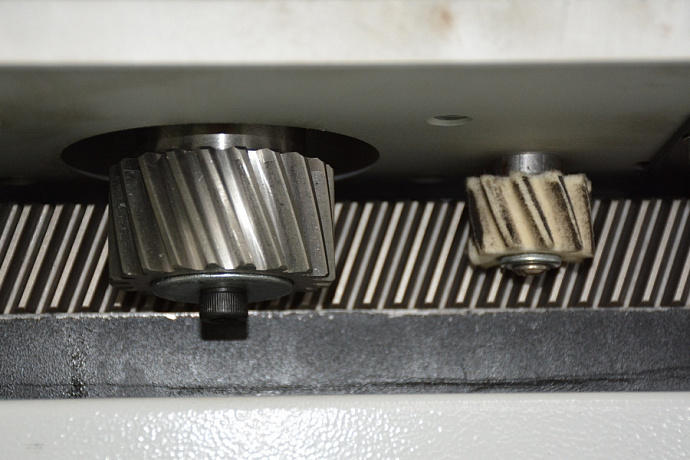

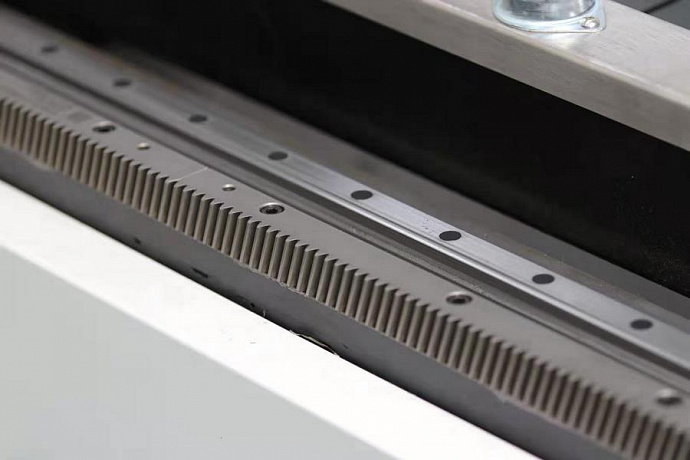

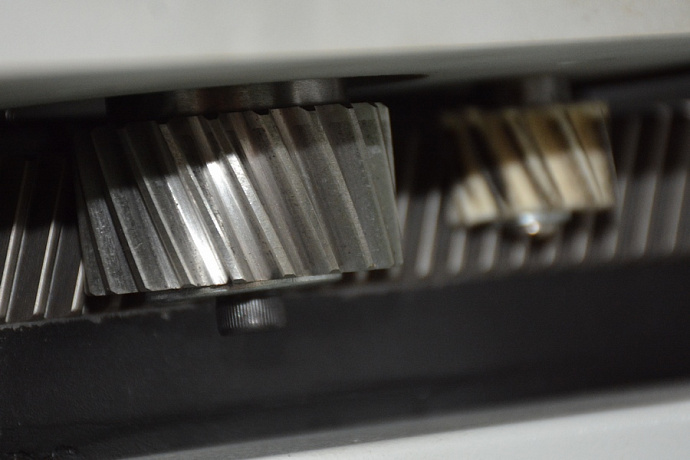

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ X И Y

Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
ПЛАНЕТАРНЫЙ РЕДУКТОР NIDEC/SHIMPO (ЯПОНИЯ)

Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):
  • Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
  • Более высокий КПД;
  • Облегченная конструкция - вдвое компактней и легче редукторов других видов;
  • Не требуют обслуживания в процессе эксплуатации

ЛАЗЕРНЫЙ ИСТОЧНИК

Станок оснащен лазерным источником компании «MAXPHOTONICS» (Китай). Это всемирно известные и признанные лидеры в области производства лазеров, что подтверждает безупречная и безотказная работа.
Компания является одним из самых крупных поставщиков лазеров различного назначения по всему миру.
В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов.

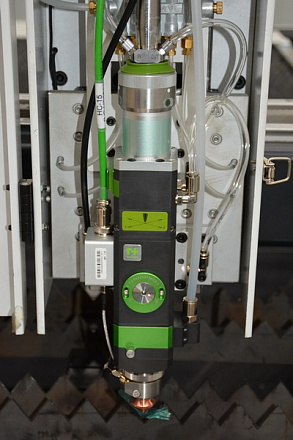

ЛАЗЕРНАЯ ГОЛОВКА WEIHONG (КИТАЙ)

Станок оснащён лазерной головкой Weihong, с автономным контроллером высоты, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой ручной фокусировки.
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ WEIHONG (КИТАЙ)

Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели Weihong (Китай), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
Двигатели по осям X, Y – 0,75 кВт
Двигатель по оси Z – 0,4 кВт

СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У

Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.


ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ WEIHONG (КИТАЙ)

Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д.
АСПИРАЦИОННАЯ УСТАНОВКА

Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.

ПРОМЫШЛЕННЫЙ ЧИЛЛЕР WAN XIN DA

Автоматический чиллер для охлаждения излучателей лазерных станков.

Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.


УДАЛЕНИЕ ОТХОДОВ РЕЗКИ

Станок укомплектован палетами, для удаления из под станка мелких отходов резки / изделий мелкого размера. Удобная рукоятка, позволяет быстро извлечь паллету из-под станка, и так же быстро установить ее обратно.

Рабочая зона (X × Y), мм 1500 × 3000
Тип лазера Оптоволоконный лазер
Режущая голова Weihong (Китай)
Производитель лазера MAXPHOTONICS
Мощность лазера, Вт 1000
Длина волны лазера, нм 1070
Срок работы лазера, ч До 100 000
Вид охлаждения Чиллер WAN XIN DA (Китай)
Направляющие по осям X, Y, Z LAPPINGS (Тайвань) – 20 мм (квадратного сечения)
Передача по осям X, Y Зубчатыe шестерня – рейка YYC (Тайвань)
Передача по оси Z Шарико-винтовая пара TBI (Тайвань)
Двигатели по осям X, Y, кВт Серводвигатель Weihong (Китай) – 0,75 кВт
Двигатель по оси Z, кВт Серводвигатель Weihong (Китай) – 0,4 кВт
Датчик высоты Автоматический (Weihong (Китай))
Система управления Weihong (Китай)
Поддерживаемые форматы файлов CAD, CorelDRAW, plt, AI, dxf
Смазка Централизованная система смазки
Максимальная толщина резки, мм (углеродистая сталь) 10
Максимальная скорость резки, м/мин До 30
Максимальная скорость холостого хода, м/мин До 100
Редуктор NIDEC - SHIMPO (Япония)
Электрокомпоненты SCHNEIDER (Франция)
Точность позиционирования, мм ± 0,03
Точность повторного позиционирования, мм ± 0,02
Ускорение до 1 G
Минимальная ширина резки, мм 0,12
Напряжение, В 380
Частота тока, Гц 50
Гарантия на лазерный источник 1 год
Гарантия на станок 1 год
Габаритные размеры:
Длина, мм 4700
Ширина, мм 2200
Высота, мм 1600
Вес, кг 2000

Компания WoodTec может осуществить доставку оборудования по всей РФ, а также в страны СНГ. Для сокращения сроков доставки есть два действующих склада: в Москве и в Новосибирске.
Подробнее о доставке

Помимо этого вы можете сделать заказ у нашего официального дилера в вашем регионе
Перечень представительств

Количество мест : 1
Место: 1
Длина : 4,7 м
Ширина : 2,2 м
Высота : 1,6 м
Вес : 2000 кг
Обьем : 16,54 м³
Общий вес : 2000 кг
Общий обьем : 16,54 м³
MetalTec_1530 BL-MAXPHOTONICS Размер: 377.9 Кб
