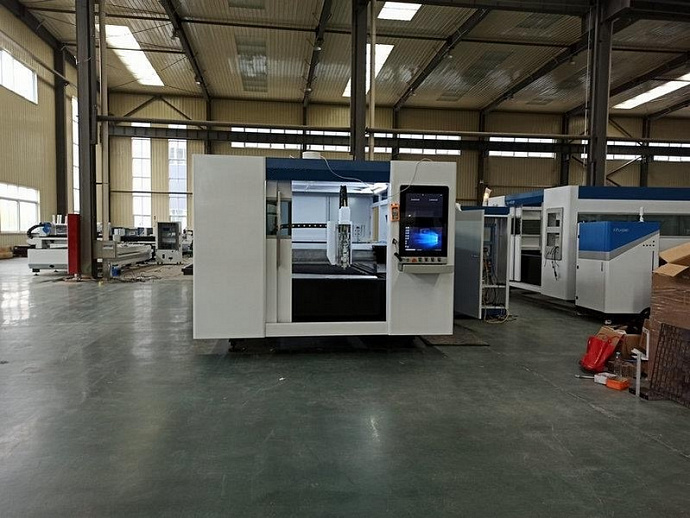

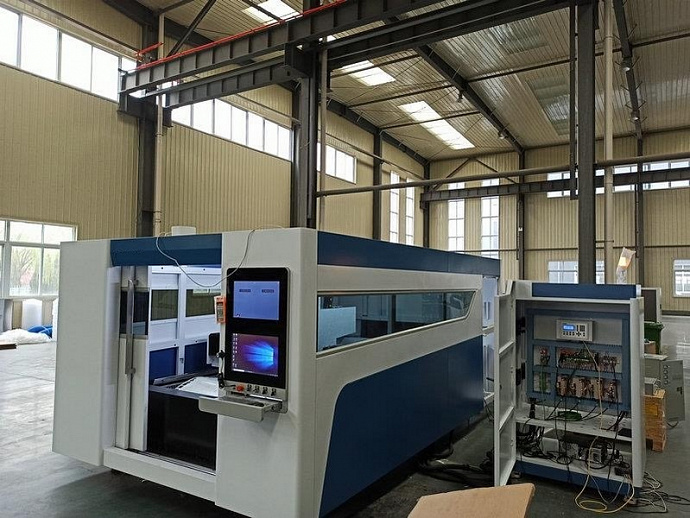

Оптоволоконный лазерный станок для резки металла MetalTec 1530P (2000 - 6000W)

Краткие характеристики

Размеры рабочего стола: 1500 х 3000 мм

Максимальная толщина резки: 25 мм

Вес: 5500 кг

ГАРАНТИЯ 2 ГОДА на ИСТОЧНИК

Все характеристики
+ Комплектация станка
Еще опции
Изменить комплектацию Выбрано: 0
11 037 948
120 000 USD
Получить консультацию Заявка на лизинг
Хотите увидеть этот станок в работе? Узнать о снижении цены
Технические
характеристики
Описание Услуги Транспортные
данные
Лизинг Документы
Рабочая зона (X x Y), мм 1500 x 3000
Тип лазера Оптоволоконный лазер
Режущая голова Raytools (Автофокусировка)
Производитель лазера Raycus
Мощность лазера, Вт 2000 - 6000
Длина волны лазера 1070 nm
Срок работы лазера, ч 100 000
Вид охлаждения Чиллер HAN LI
Направляющие по осям X, Y, Z HIWIN - 30 мм (квадратного сечения)
Передача по осям X, Y Двухприводные зубчатыe рейки YYC (Тайвань)
Передача по оси Z Шарико-винтовая пара TBI
Двигатели по оси X Японский серводвигатель YASKAWA 1,8 кВт
Двигатели по оси Y Японский серводвигатель YASKAWA 0,85 кВт
Двигатель по оси Z Японский серводвигатель YASKAWA 0,4 кВт
Редуктор NIDEC-SHIMPO (Япония)
Пневматические элементы SMC (Япония) / SCHNEIDER (Франция)
Элетрокомпоненты Оmron (Япония)
Датчик высоты Автоматический
Система управления Cypcut
Поддерживаемые форматы файлов CAD, CorelDRAW, plt, AI, dxf
Смазка Централизованная система смазки
Максимальная толщина резки, мм Нержавеющая сталь – 16
Углеродистая сталь – 25
Максимальная скорость резки, м/мин 30
Максимальная скорость холостого хода, м/мин до 100
Точность позиционирования, мм ±0,03
Точность повторного позиционирования, мм ±0,02
Минимальная ширина резки, мм 0,12
Напряжение (источник), В 220
Напряжение (станок), В 380
Частота тока, Гц 50
Гарантия на лазерный источник 2 года
Габаритные размеры:
Длинна, мм 4748
Ширина, мм 2815
Высота, мм 2153
Вес, кг 5500



ГАБАРИТНЫЕ РАЗМЕРЫ:

Назначение

Лазерный станок MetalTec 1530P (2000 - 6000W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.



Виды обрабатываемых материалов

Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа.



Сферы применения станков

Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.



Комплектация

Наименование Кол-во, шт. Примечание
1 Оптоволоконный лазер MetalTec 1530 – механическая часть 1 шт.
2 Источник 1 шт. Raycus
3 Серводвигатели 4 шт. YASKAWA
4 Стойка управления с ЖК-дисплеем и ПК 1 компл. CYPCUT
5 Система регулировки высоты заготовки BCS 100 1 шт.
6 Лазерная режущая голова 1 шт. Raytools (Автофокус)
7 Чиллер 1 шт. HAN LI
8 Беспроводной пульт управления 1 шт.
9 Автоматическая система смазки 1 шт.
10 ЗИП 1 компл.
11 Кабинетная защита зоны обработки 1 шт.
12 Сменный стол 1 шт.
13 Вытяжная вентиляция 1 шт.
14 Стабилизатор 20 кВт 1 шт.
15 Комплект инструмента для обслуживания
(Сопло - 10 шт., зеркало защитное - 6 шт., керамическая проставка - 4 шт.)
1 шт.




Особенности станка

  1. Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.
  2. Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО2 с одинаковой мощностью.
  3. Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов.
  4. Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО2.
  5. Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.




Примеры получаемых изделий








Конструктивные особенности

ЧУГУННАЯ СТАНИНА

Наши станки лазерной резки имеют портальную структуру, литую поперечную балку. Чугунная станина имеет высокую прочность и вес, и в отличие от консольных моделей, обеспечивает стабильную работу.
При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)

Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность.
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)

За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У

Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» / «IPG»
Мощность (2000 – 6000 Вт)


Станок оснащен лазерным источником компании «Raycus»(Китай) / IPG (Германия/США/Россия). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.
В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ) / YASKAWA (ЯПОНИЯ)

Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
Двигатели по оси Y (2 шт.) – 1,8 кВт + 1,8 кВт
Двигатель по оси X – 0,85 кВт
Двигатель по оси Z – 0,4 кВт
ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO)

Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):
  • Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
  • Более высокий КПД;
  • Облегченная конструкция - вдвое компактней и легче редукторов других видов;
  • Не требуют обслуживания в процессе эксплуатации.

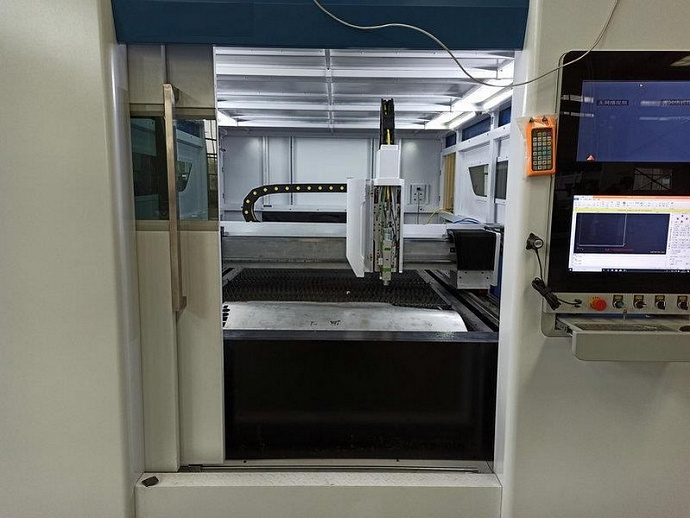

РЕЖУЩАЯ ГОЛОВА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)

Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.

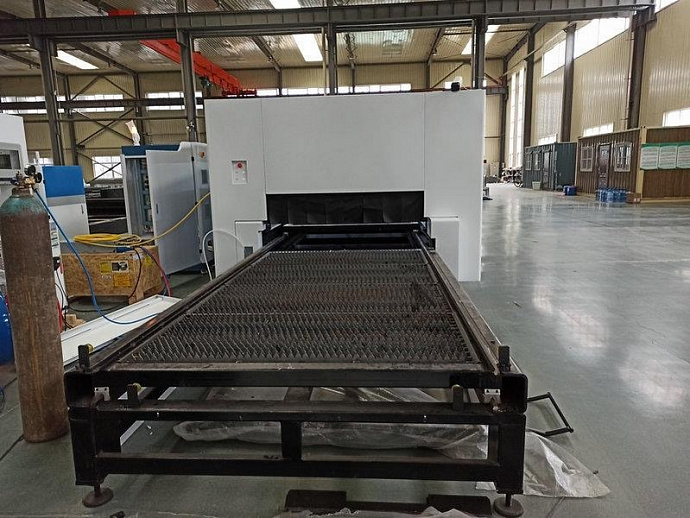

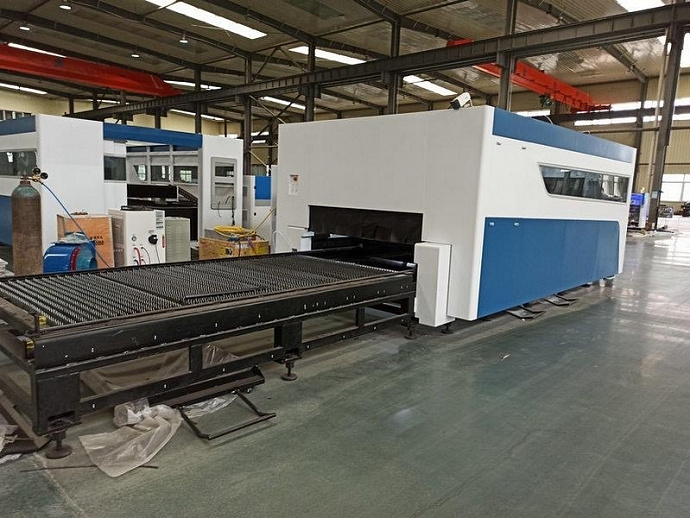

АВТОМАТИЧЕСКИЕ СМЕННЫЕ СТОЛЫ

Наличие сменного стола, обеспечивает увеличение производительности в несколько раз, и позволяет выполнять резку практически без остановки. Смена происходит в автоматическом режиме.

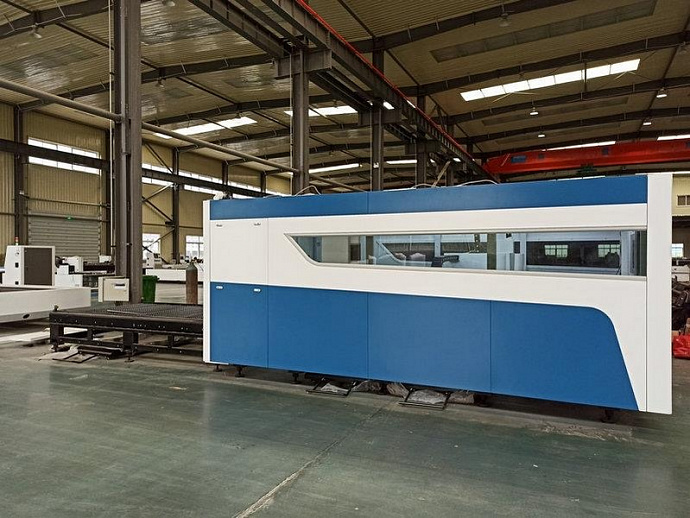

КАБИНЕТНАЯ ЗАЩИТА

Защитная кабина с встроенной системой аспирации, нейтрализует металлическую пыль и газ. Тем самым защищая оператора и персонал производства от воздействия излучения и возникающих под действием температуры вредных газообразных веществ.
СТОЙКА УПРАВЛЕНИЯ

Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.
Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
ЧИЛЛЕР HANLI

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «CYPCUT»

Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д.
AutoCAD, CorelDRAW, plt, AI, dxf
АСПИРАЦИОННАЯ УСТАНОВКА

Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.
