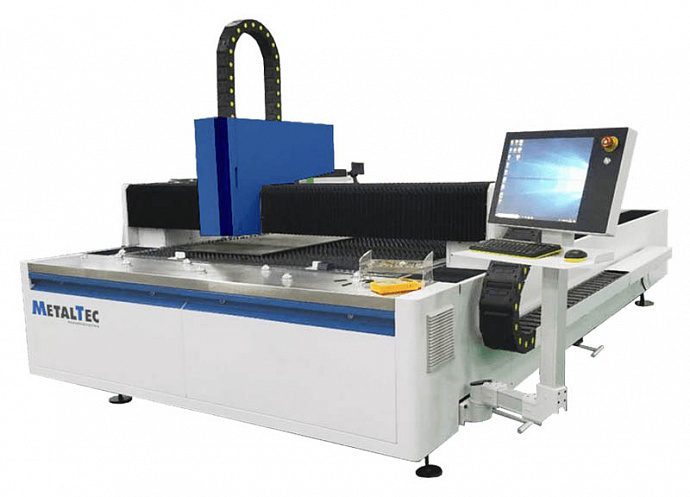

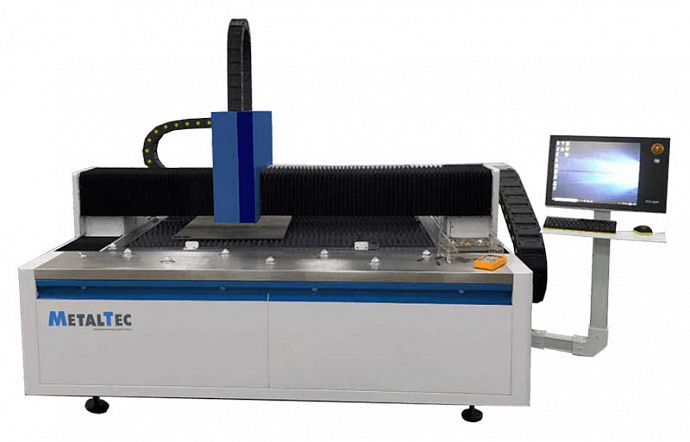

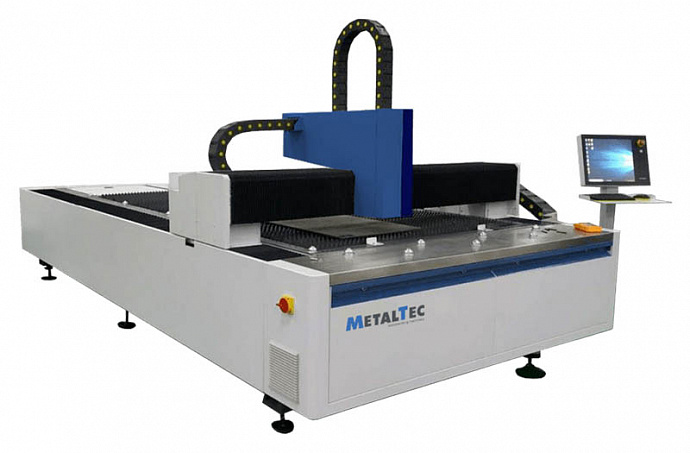

Оптоволоконный лазерный станок для резки металла MetalTec 1530 (1000W)



ВЫБОР ЛАЗЕРНОГО СТАНКА

Как выбрать лазерный станок на свое производство, который ответит всем требованиям

В данной статье мы постараемся разобрать все аспекты оборудования и помочь с выбором отвечающим всем требованиям производства.



ВЫБОР КАЧЕСТВЕННОГО ФУГАНКА

Выбираем качественный фуганок: обзор технических характеристик

Фуганок – один из самых простых столярных станков. Хотим рассказать о его свойствах, которые раскроют возможности, преимущества и недостатки техники на примере модели WoodTec F 300 (F 400).




Канал WoodTec на YouTube

WoodTec Woodworking
Machinery

Канал WoodTec на YouTube


В наличии
0
4 294 432 ₽ 65 071 USD
Размеры рабочего стола: 1500 х 3000 мм
Максимальная толщина резки: 0,5 - 10 мм
Вес: 2700 кг

Адреса ближайших дилеров:

ООО "Актант"

Реутов

Отправить запрос

ООО "ЛИОН-ДРЕВ"

Подольск

Отправить запрос

ООО "ББУ24"

Электросталь

Отправить запрос

ООО "Актант"

Ногинск

Отправить запрос

НАЗНАЧЕНИЕ:

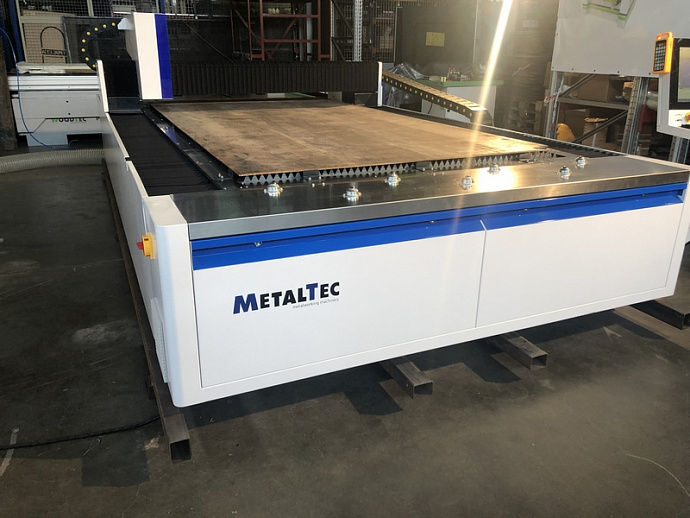

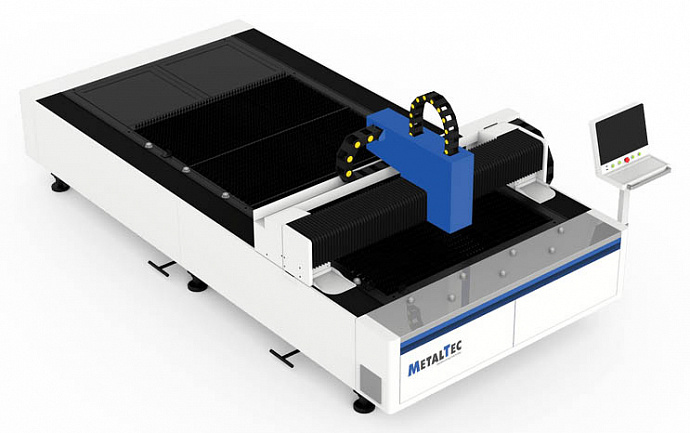

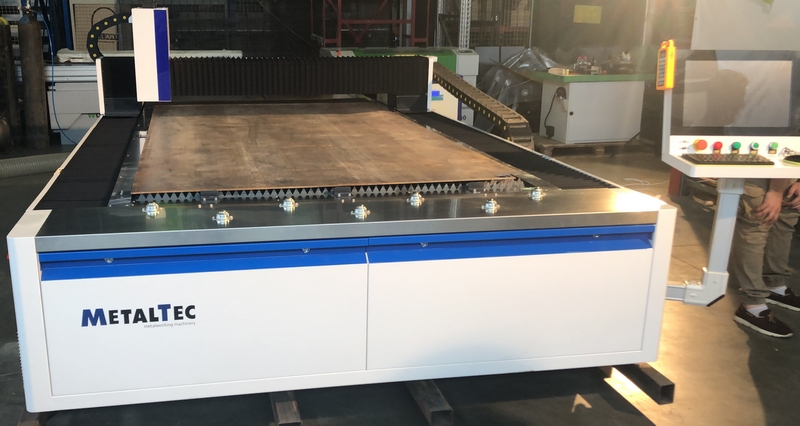

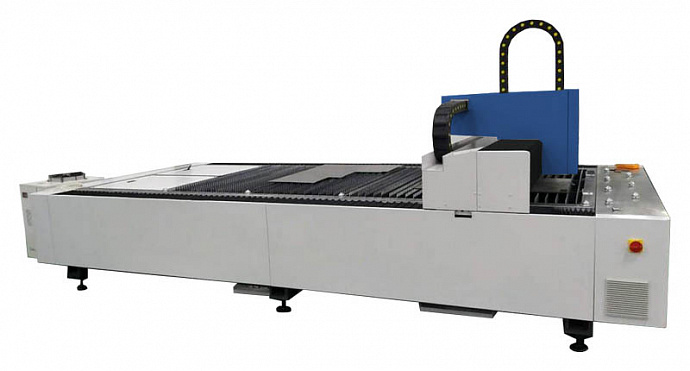

Лазерный станок MetalTec 1530 (1000W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа.

СФЕРЫ ПРИМЕНЕНИЯ СТАНКОВ:

Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.

КОМПЛЕКТАЦИЯ:

Наименование Кол-во, шт. Примечание
1 Оптоволоконный лазер RJ-1530 – механическая часть 1 шт.
2 Источник 1 шт. Raycus
3 Серводвигатели 4 шт. FUJI
4 Стойка управления с ЖК-дисплеем и ПК 1 компл. CYPCUT
5 Система регулировки высоты заготовки BCS 100 1 шт.
6 Режущая голова 1 шт. Raytools
7 Чиллер 1 шт. HAN LI
8 Беспроводной пульт управления 1 шт.
9 Автоматическая система смазки 1 шт.
10 ЗИП 1 компл.


ОСОБЕННОСТИ СТАНКА:

  1. Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.
  2. Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО2 с одинаковой мощностью.
  3. Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов.
  4. Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО2.
  5. Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.

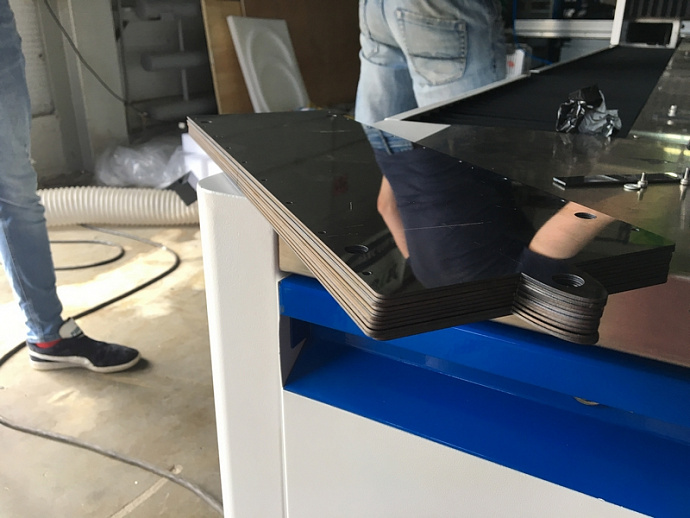

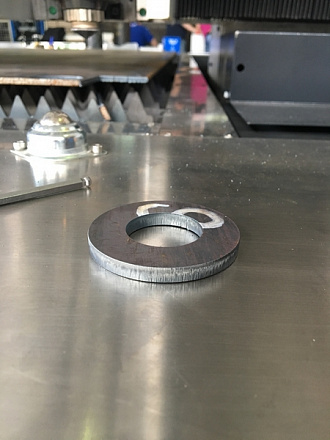

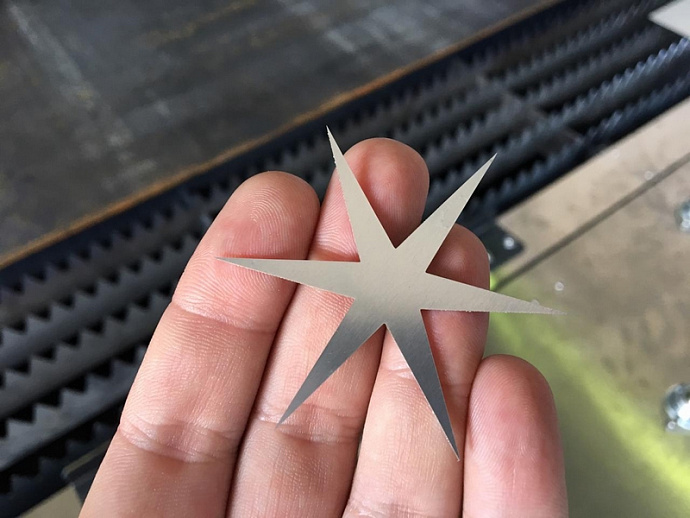

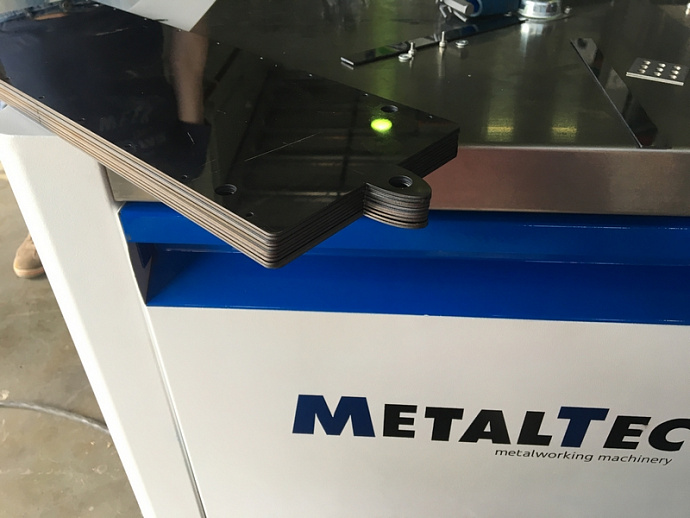

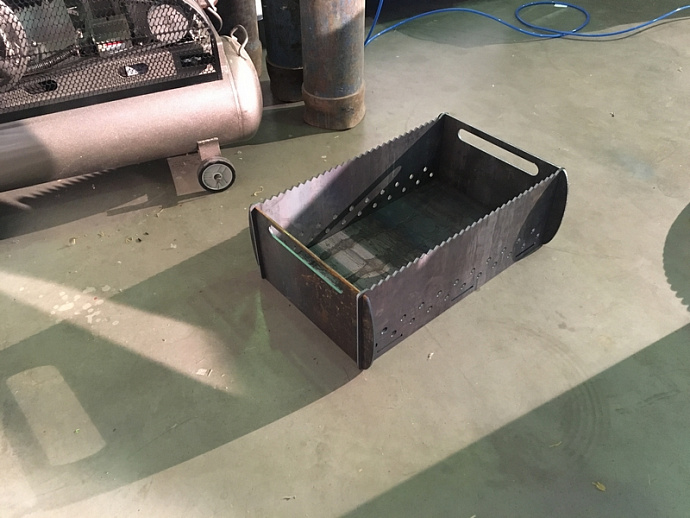

ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:






КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ЦЕЛЬНОСВАРНАЯ СТАНИНА

Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.
При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)

Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)

За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У

Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS»

Станок оснащен лазерным источником компании «Raycus»(Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.
В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ)

Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
Двигатели по осям XY – 1 кВт
Двигатель по оси Z – 0,4 кВт
СТОЙКА УПРАВЛЕНИЯ

Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.
Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
ЧИЛЛЕР HANLI H-1000

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «CYPCUT»

Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д.
AutoCAD, CorelDRAW, plt, AI, dxf
АСПИРАЦИОННАЯ УСТАНОВКА

Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.
Рабочая зона (X x Y), мм 1500 x 3000
Тип лазера Оптоволоконный лазер
Режущая голова Raytools
Производитель лазера Raycus
Мощность лазера, Вт 1000
Длина волны лазера 1070 nm
Срок работы лазера, ч 100 000
Вид охлаждения Чиллер HAN LI
Направляющие по осям X, Y, Z HIWIN - 30 мм (квадратного сечения)
Передача по осям X, Y Двухприводные зубчатыe рейки YYC (Тайвань)
Передача по оси Z Шарико-винтовая пара TBI
Двигатели по осям X, Y Японский серводвигатель FUJI 1 кВт
Двигатель по оси Z Японский серводвигатель FUJI 0,4 кВт
Датчик высоты Автоматический
Система управления Cypcut
Поддерживаемые форматы файлов CAD, CorelDRAW, plt, AI, dxf
Смазка Централизованная система смазки
Максимальная толщина резки, мм 0,5 - 10
Максимальная скорость резки, м/мин 30
Точность позиционирования, мм ±0,04
Точность повторного позиционирования, мм ±0,02
Минимальная ширина резки, мм 0,12
Напряжение, В 220
Частота тока, Гц 50
Гарантия на лазерный источник 2 года
Габаритные размеры
Длинна, мм 4700
Ширина, мм 2200
Высота, мм 1600
Вес, кг 2700
Количество мест : 1
Место: 1
Длина : 4,7 м
Ширина : 2,2 м
Высота : 1,6 м
Вес : 2700 кг
Обьем : 16,54 м³
Общий вес : 2700 кг
Общий обьем : 16,54 м³
TO_MetalTec_1530 Размер: 576 Кб
