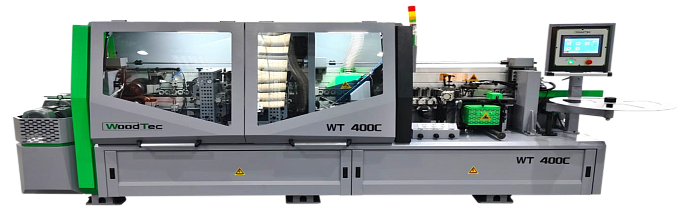

Станок для облицовывания кромок мебельных деталей WOODTEC WT-400С
Пневмо-перенастройка на разные толщины кромки
Увеличенная скорость подачи до 26 м/мин;
Устройство для подачи узких заготовок
Выгода 378 022 рубля!
характеристики Описание Услуги Транспортные
данные Лизинг
Толщина кромочного материала, мм | 0,4 ÷ 3 |
Толщина детали, мин/макс, мм | 10 ÷ 60 |
Скорость подачи, м/мин | 18-22-26 |
Давление воздуха, атм | 6 - 8 |
Общая мощность, кВт | 8 |
Рабочее напряжение, В | 380 |
Длина, мм | 4400 |
Ширина, мм | 750 |
Высота, мм | 1600 |
Вес, кг | 1400 |
Назначение
Предназначен для высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом с автоматической перенастройкой на толщину кромки до 3 мм.
Схемы обработки
Отличительные особенности
- Пневмо-перенастройка на разные толщины кромки
- Увеличенная скорость подачи до 26 м/мин;
- Устройство для подачи узких заготовок
- Радиусная и плоская цикли
- Прижимная балка управление с пульта
- Узел подачи очистительной жидкости
Конструктивные особенности
|
ПАНЕЛЬ УПРАВЛЕНИЯ
Управление осуществляется с помощью пульта с монитором «Touch Screen». |
|
БЛОКИРОВКА ПОДАЧИ Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты. |
|
КЛЕЕНАНОСЯЩИЙ УЗЕЛ
Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли. |
|
ЗОНА ПРИЖИМА
Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. |
|
ТОРЦОВОЧНЫЙ УЗЕЛ Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность. Оснащен 2 торцовочными пилами φ104x3.0x22x30T НАСТРОЙКА Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел. |
|
ОБСЛУЖИВАНИЕ Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором. |
|
ЧИСТОВОЙ ФРЕЗЕРНЫЙ УЗЕЛ
Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала. |
|
УЗЕЛ РАДИУСНОЙ ЦИКЛИ Автоматическая перенастройка узла с помощью пневматики на разные типы кромки. |
|
УЗЕЛ ПЛОСКОЙ ЦИКЛИ Предназначен для удаления остатков клея с клеевого соединения. |
|
ПОДАЧА ОЧИЩАЮЩЕЙ ЖИДКОСТИ
2 форсунки одновременно наносят жидкость сверху и снизу заготовки; |
|
ПОЛИРОВАЛЬНЫЙ УЗЕЛ
Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. |
|
Мотор-редуктор 2,2 kW |
|
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ выполнены в соответствии стандартам СЕ. |
