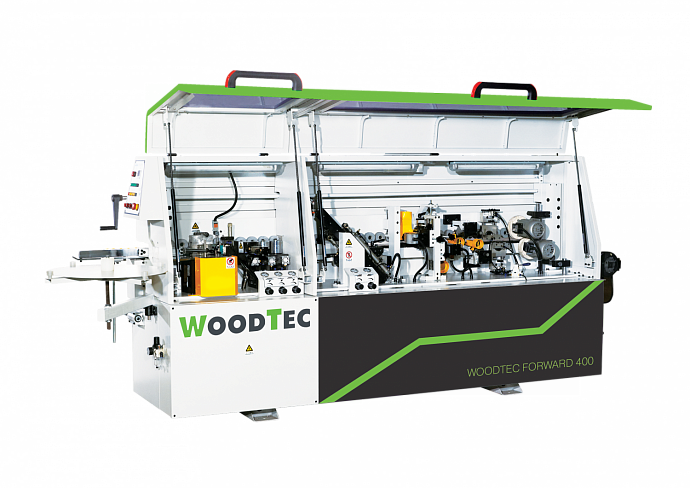

Станок для облицовывания кромок WoodTec FORWARD 400 PLUS

Краткие характеристики

Скорость подачи: 12 м/мин

Толщина кромочного материала: 0,4 - 3 мм

Вес: 1500 кг

Новый станок. В работе был не более 5 часов. Демонстрировался в нашем выставочном зале.

Все характеристики
Все акции станка
Новый станок. В работе был не более 5 часов. Демонстрировался в нашем выставочном зале.
1 249 991
13 500 USD
Подобрать аналог
Хотите увидеть этот станок в работе? Узнать о снижении цены
Технические
характеристики
Описание Услуги Транспортные
данные
Лизинг Документы
Толщина кромочного материала, мм 0,4 - 3
Толщина детали (мин/макс), мм 8 - 60
Размеры обрабатываемой детали (мин) - длина x ширина, мм 120 x 80
Скорость подачи, м/мин 12
Обороты пил, об/мин 12 000
Фрезы узла снятия свесов кромки по плоскости (2 шт.), мм Ø75; Z = 4; R 2
Мощность двигателей (2 шт.), кВт 2 х 0,7
Обороты, об/мин 12 000
Полировальный узел - мощность, кВт 2 х 0,37
Обороты, об/мин 1400
Патрубки системы аспирации, мм Ø120
Общая мощность, кВт 6,9
Питающее напряжение (3 фазы), В 380
Давление сжатого воздуха, бар 6,5
Габаритные размеры:
Длина, мм 3850
Ширина, мм 1050
Высота, мм 1600
Вес, кг 1500

Назначение

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.



Схема обработки

Торцовка Фрезерование свесов Циклевка радиусная Циклевка плоская Полировка




Отличительные особенности

  • Скорость подачи 12 м/мин.
  • Бачок для клея-расплава с электронным блоком контроля температуры.
  • Регулировка количества наносимого клея.
  • Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS.
  • Торцовочный узел для обрезки переднего и заднего свесов пилой.
  • Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм.
  • Циклевка радиусная R = 2 мм.
  • Циклевка плоская.
  • Полировальный узел 2 х 0,37 кВт 1400 об/мин.
  • Транспортная система с цепью. Прижимные ролики верхней балки изготовлены из резины, устанавливаются на подшипниках.
  • Магазин подачи рулонного кромочного материала.
  • Пульт управления на передней панели станка.
  • Регулятор сжатого воздуха.


Конструктивные особенности

Станина

  • Станина на заводе проходит полный цикл термической обработки. Это обеспечивает стабильную жёсткость и виброоустойчивость всей конструкции станка.
  • Посадочные места под рабочие узлы произведены на высокоточный обрабатывающих центрах за одну установку станины.

Клеевой узел

  • Клеевой бачок 1,5 л имеет нижнее расположение относительно клеенаносящего вала.
  • Винтовая точная настройка кол-ва клея - аккуратный клеевой шов.
  • Не требуется регулировка на толщину материала.

Пресс группа

  • Зона прижима состоит из трех роликов. Первый ролик большого диаметра приводной, второй и третий допресовочные свободного вращения.
  • Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали.

Торцовочный агрегат

  • Два промышленных двигателя (12 000 об/мин), 2 x 0,22 кВт, две пилы Ø80 х Ø22, Z = 20
  • Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны.

Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.

Узел фрезерный для снятия свесов

  • Два промышленных двигателя (12 000 об/мин), 2 х 0,55 кВт. Мощность двигателей 0,55 кВт позволяет фрезеровать кромку с припуском на сторону больше 2 мм.
  • Копиры осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхность.

Узел радиусной цикли

  • Узел финишной обработки кромки предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.
  • Узел оснащен копирами для точной обработки кромки.
  • Имеется винтовая настройка узла, позволяющая точно и быстро настроить узел на разную толщину кромки.

Узел плоской цикли

  • Предназначен для удаления остатков клея с клеевого соединения.
  • С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали.

Панель управления

  • Экран панели управления отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.
  • Удобно и быстро с помощью рукоятки можно настроить станок на толщину детали до 60 мм.

Подающий конвейер

Деталь подается цепным конвейером с обрезиненными башмаками. Этот тип подачи более надежно фиксирует и перемещает деталь вдоль станка. Привод-мотор-редуктор.

TRADE-IN
В компании WoodTec вы можете приобрести новое оборудование в Trade-In, обновите парк своих станков с минимальными затратами. Подробнее
Сервис
Если у вас возникли какие-то сложности с оборудованием, компания WoodTec готова прийти на помощь. К перечню наших преимуществ относится:
  • Быстрый выезд на объект клиента;
  • Умеренные цены;
  • Профессиональные специалисты.
Подробнее
Компания WoodTec может осуществить доставку оборудования по всей РФ, а также в страны СНГ. Для сокращения сроков доставки есть два действующих склада: в Москве и в Новосибирске Подробнее
Количество мест 1
Место: 1
Длина 3,85 м
Ширина 1,05 м
Высота 1,6 м
Вес (место 1) 1500 кг
Объём 6,5 м³
Общий вес 1500 кг
Общий объём 6,5 м³
TO_WoodTec_FORWARD-400-Plus Размер: 922.2 Кб Скачать
