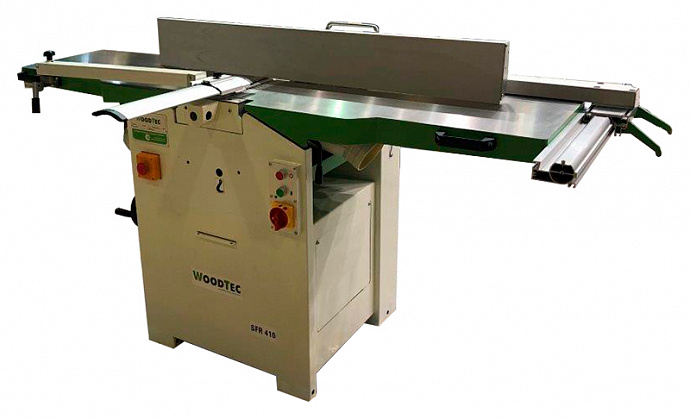

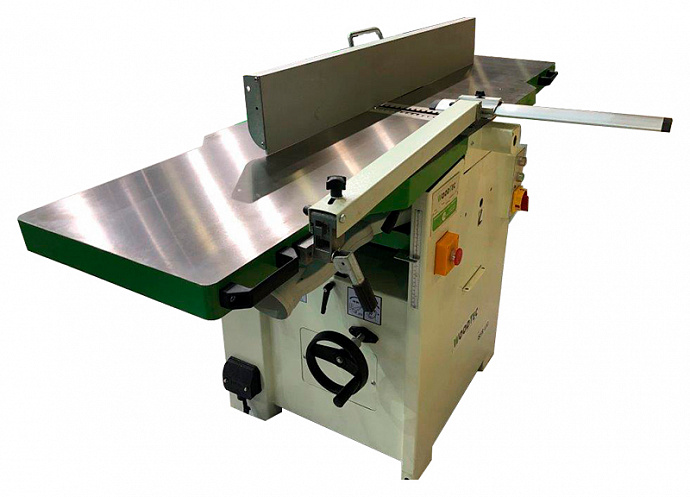

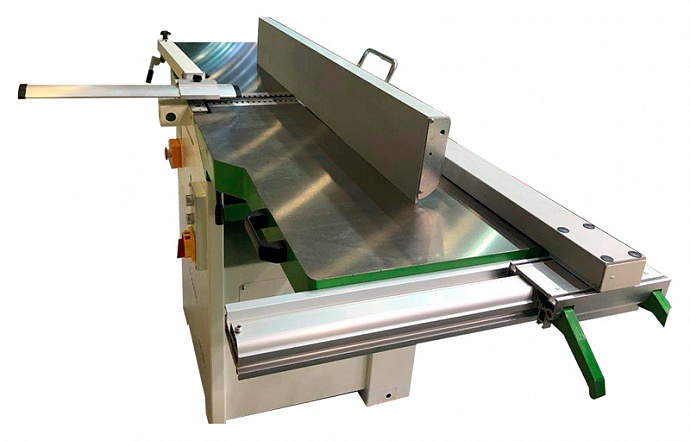

Станок фуговально-рейсмусовый WoodTec SFR 410
Технические
характеристики Описание Услуги Транспортные
данные
характеристики Описание Услуги Транспортные
данные
| Максимальная ширина фугования, мм | 410 |
| Максимальная толщина снимаемого слоя, мм | 4 |
| Максимальная ширина рейсмусования, мм | 408 |
| Габариты фуговальных столов (длинах x ширина), мм | 1809 x 510 |
| Размер рейсмусового стола, мм | 600 x 408 |
| Толщина рейсмусования, мм | 5 - 230 |
| Скорость подачи при рейсмусовании, м/мин | 7 |
| Диаметр шпинделея, мм | 72 |
| Размер ножей, мм | 410 x 30 x 3 |
| Количество ножей, шт. | 3 |
| Частота вращения, об/мин | 5200 |
| Мощность, кВт | 3 |
| Длина, мм | 2010 |
| Ширина, мм | 727 |
| Высота, мм | 1087 |
| Вес, кг | 450 |
Назначение
Предназначен для прямолинейного одностороннего строгания пласти и кромок заготовок с целью получения базовой поверхности для дальнейшей обработки, а также для строгания заготовок в размер по толщине.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.
Схема обработки
Конструктивные особенности
|
ЛИТАЯ КОНСТРУКЦИЯ ФУГОВАЛЬНЫХ И РЕЙСМУСОВОГО СТОЛОВ Столы отлиты из серого чугуна, усиленные ребрами жесткости. Столы станка проходят обязательную шлифовку, на промышленных станках с ЧПУ. Такой подход к изготовлению гарантирует идеальную плоскость и долговечность конструкции, что обеспечивает идеальную геометрию строганной заготовки. |
|
ФУГОВАЛЬНЫЙ УЗЕЛ Снабжен профессиональной упорной линейкой (которая крепится к торцу подающего стола) и дает возможность устанавливать станок возле стены, тем самым не теряя площадь в цеху. Защита фуговального вала, обеспечивает безопасность в работе оператора.
|
|
НАСТРОЙКА ПОЛОЖЕНИЯ ПОДАЮЩЕГО СТОЛА Осущевствляется винтовой передачей, это гарантирует постоянство выставленного размера, даже при перестройке станка с режима фугования на рейсмусование. |
|

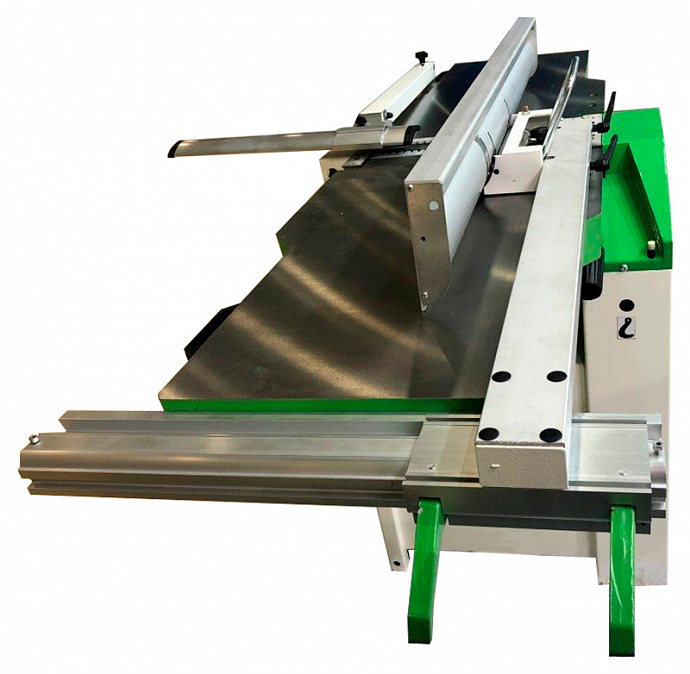

УПОРНАЯ ЛИНЕЙКА Снабжена градуированной шкалой, которая позволяет установить требуемый угол наклона от 0° до 45°. И жестко фиксировать его эксцентриковым механизмом. Так же имеется механизм тонкой настройки положения фуговального упора. |

|
МЕХАНИЗМ ОТКИДЫВАНИЯ СТОЛОВ Столы откидываются поочередно, и базируются на специальных упорах, которые предотвращают повреждение станины станка. Принимающий фуговальный стол снабжен механизмом стопорения.
|
|
СТРОГАЛЬНЫЙ УЗЕЛ Трехножевой строгальный вал, обеспечивает идеальное качество строгания, снабжен когтевой защитой и металлическим подающим валом. Строгальные и падающие валы закреплены в массивном стальном корпусе, который эффективно гасит ударные нагрузки, возникающие в процессе работы. |
|
РЕЙСМУСОВЫЙ УЗЕЛ Имеет одноопорную конструкцию и фиксирующую планку на входе с дополнительным винтовым зажимом, это обеспечивает неизменность положеняе стола в процессе работы. Величина глубины строгания отслеживается по шкале.
|
|
АСПИРАЦИОННЫЕ КОЖУХИ В комплекте со станком поставляются два аспирационных кожуха: 1) Изначально установлен на рейсмусовом узле. 2) Необходимо установить под подающим фуговальным столом. Данное решение существенно экономит рабочее время при переходе с операции фугования на операцию рейсмусования. |
