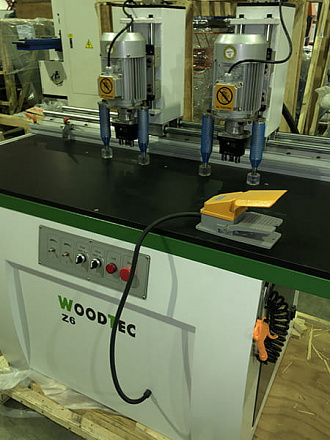

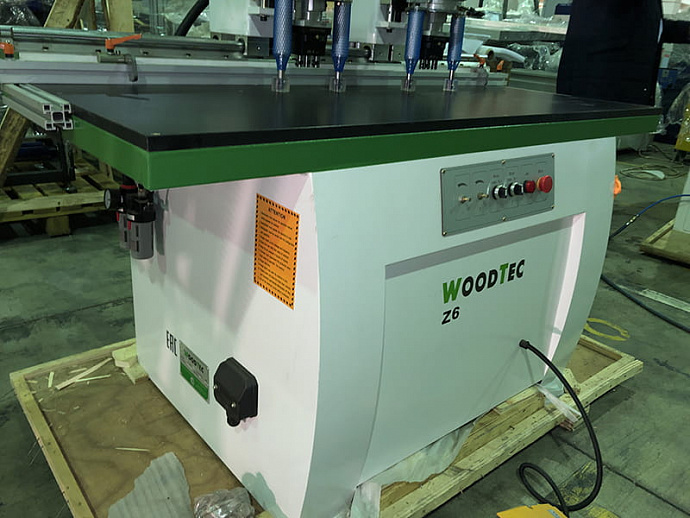

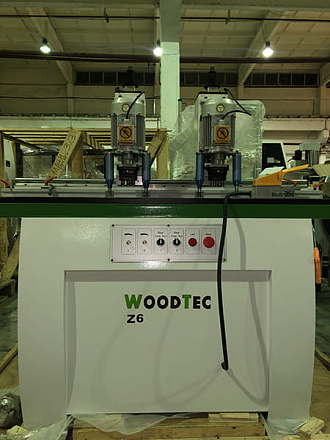

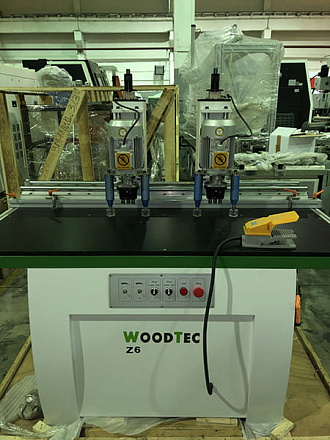

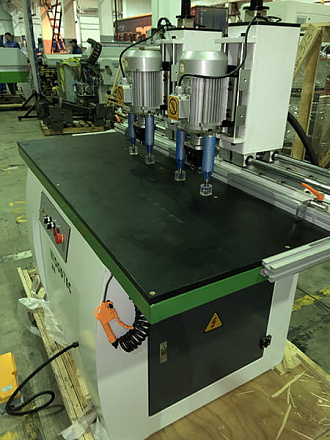

Станок сверлильно-присадочный под петли WoodTec Z6


Мнение эксперта




Канал WoodTec на YouTube

WoodTec Woodworking
Machinery

Канал WoodTec на YouTube


В наличии
0
208 850 ₽ 2 850 USD
Количество шпинделей: 3 шт
Установленная мощность: 3 кВт
Вес: 260 кг

Адреса ближайших дилеров:

ООО "Актант"

Реутов

Отправить запрос

ООО "ЛИОН-ДРЕВ"

Подольск

Отправить запрос

ООО "ЭРА СТАНКОВ"

Зеленоград

Отправить запрос

ООО "ББУ24"

Электросталь

Отправить запрос

НАЗНАЧЕНИЕ:

Предназначены для фрезерования отверстий в мебельных фасадах под петлю с креплением.



СХЕМА ОБРАБОТКИ:

Схема обработки изделия Схема сборки готового изделия



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Прижим детали четырьмя пневматическими цилиндрами;
  • Автоматическое управление рабочими операциями (старт-педаль);
  • Боковые линейки (2 шт.);
  • Линейка с 2-мя откидными упорами;
  • Пистолет для обдувки станка;
  • Перемещение сверлильной группы по направляющим D 25 мм.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

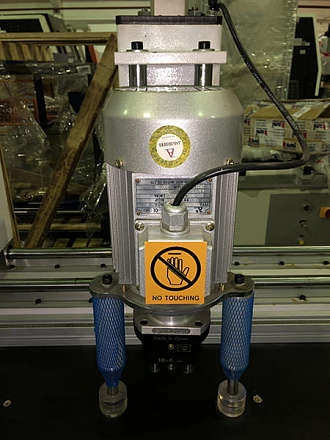

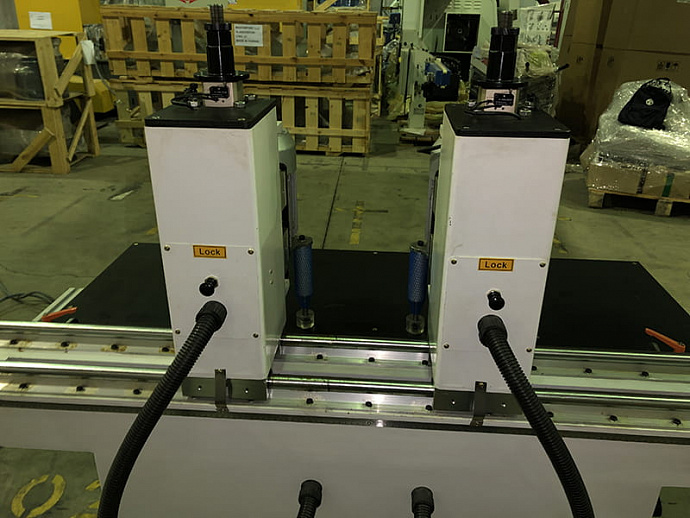

СВЕРЛИЛЬНАЯ ГОЛОВА

3-х шпиндельная головка 48 х 6, имеет три патрона, один для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для сверл под крепление петли.
Засверливание отверстий происходит одновременно с операцией фрезерования.
ПНЕВМОПРИЖИМЫ

Четыре пневматических прижима для быстрого фиксирования заготовки различной толщины.
РЕГУЛИРОВКА ГЛУБИНЫ СВЕРЛЕНИЯ

Станок оснащен быстрой настройкой глубины сверления при помощи винтовой системы. Обеспечивает перенастройку глубины сверления и точное сверление заданных параметров.

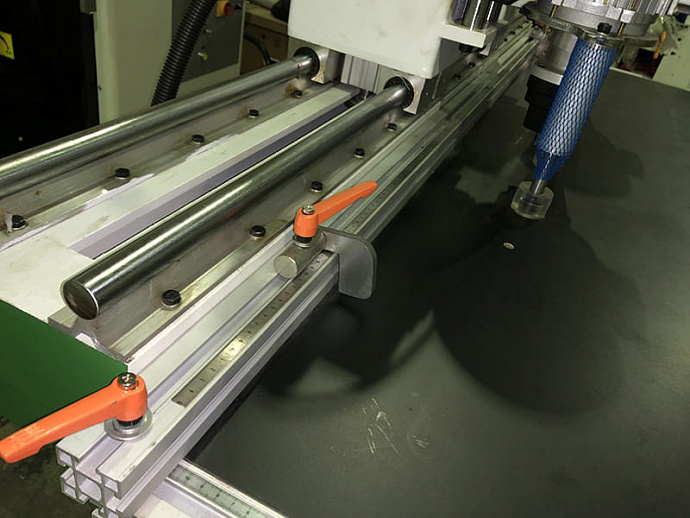

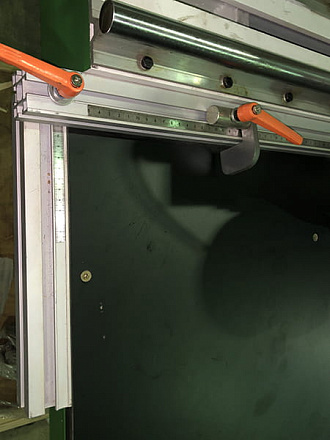

КОМПЛЕКТ БАЗИРУЮЩИХ ЛИНЕЕК

Станок оснащается 3-мя профильными алюминиевыми линейками. Две коротких (боковых). Одна длинная для поперечного базирования. Так же в комплект поставки входит 2 откидных упора для фиксации заготовки.
ЭЛЕКТРОДВИГАТЕЛЬ

Привод сверлильного блока осуществляется двигателем мощность 1,5 кВт.
ПОДГОТОВКА СЖАТОГО ВОЗДУХА

Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему.

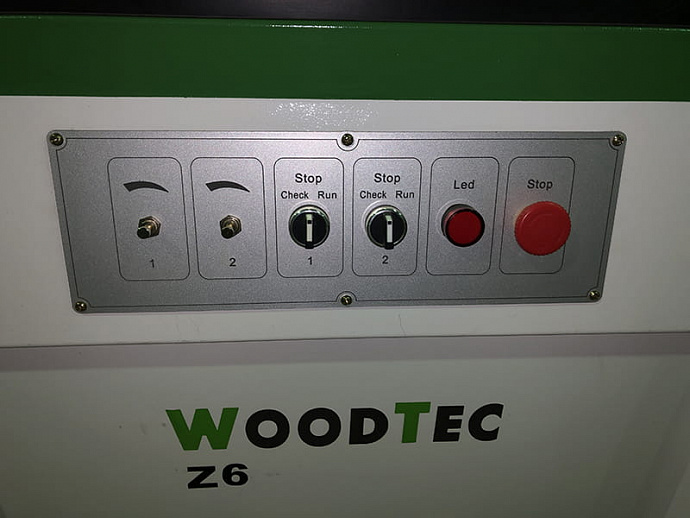

ПУЛЬТ УПРАВЛЕНИЯ

Эргономичный и простой в исполнении пульт управления располагается на фронтальной панели станка. На пульте располагаются все основные функции, в т. ч. кнопка аварийной остановки станка.
ЭЛЕКТРОШКАФ

Электрокомпоненты высокого качества. Гарантируют долгий срок эксплуатации.

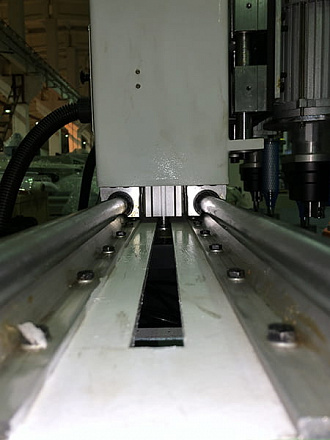

ПРЕЦИЗИОННЫЕ НАПРАВЛЯЮЩИЕ

Настройка оборудования в соответствии с необходимым расстоянием между петлями осуществляется в ручном режиме путем их перемещения по прецизионным направляющим (D = 25 мм) повышенной жесткости, что гарантирует высокий уровень точности позиционирования сверлильного инструмента.
ЛИНЕЙКА НА СТАНИНЕ СТАНКА

Настройка расстояния между шпинделями выставляется при помощи линейки расположенной на станине станка.
Количество сверлильных групп, шт. 2
Максимальный диаметр сверления, мм 35
Максимальная глубина сверления, мм 60
Частота оборотов шпинделя, об/мин 2800
Мощность электродвигателя, кВт 2 x 1,5
Давление воздуха, МПа 0,6 - 0,8
Габаритные размеры:
Длина, мм 1700
Ширина, мм 850
Высота, мм 1690
Вес, кг 260

Компания WoodTec может осуществить доставку оборудования по всей РФ, а также в страны СНГ. Для сокращения сроков доставки есть два действующих склада: в Москве и в Новосибирске.
Подробнее о доставке

Помимо этого вы можете сделать заказ у нашего официального дилера в вашем регионе
Перечень представительств

Количество мест : 1
Место: 1
Длина : 1,72 м
Ширина : 1,05 м
Высота : 1,69 м
Вес : 260 кг
Обьем : 3,05 м³
Общий вес : 260 кг
Общий обьем : 3,05 м³
