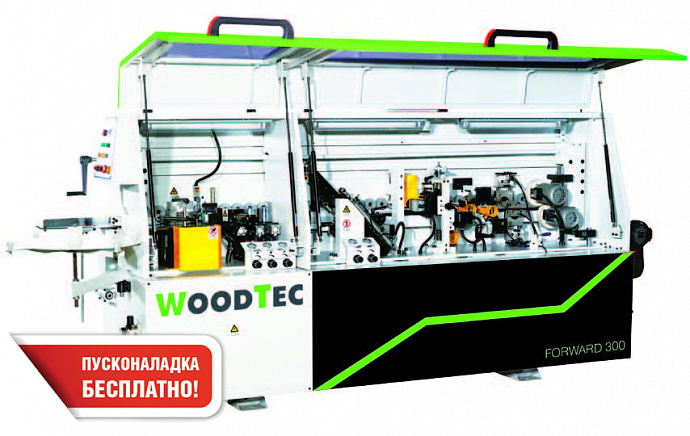

Станок для облицовывания кромок WoodTec FORWARD 300

Краткие характеристики

Скорость подачи: 12 м/мин

Толщина кромочного материала: 0,4-3 мм

Масса: 1200 кг

Все характеристики
1 024 117
11 100 USD
Подобрать аналог
Хотите увидеть этот станок в работе? Узнать о снижении цены
Технические
характеристики
Описание Услуги Транспортные
данные
Лизинг Документы
Толщина кромочного материала, мм 0,4–3
Толщина детали, мин / макс, мм 8–60
Размеры обрабатываемой детали (мин) — длинна x ширина, мм 120 x 80
Скорость подачи, м / мин 12
Обороты пил, об / мин 12000
Фрезы узла снятия свесов кромки по плоскости (2шт), мм Ф75; Z = 4; R2
Мощность двигателей (2шт), кВт 2х0,7
Обороты, об / мин 12000
Полировальный узел — мощность, кВт 2х0,37
Обороты, об / мин 1400
Патрубки системы аспирации, мм Ф 120
Общая мощность, кВт 6,9
Питающее напряжение (3 фазы), В 380
Давление сжатого воздуха, бар 6,5
Габаритные размеры, мм 3380х1050х1600
Вес, кг 1200

Назначение

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3мм.



Схема обработки

Торцовка

Фрезерование свесов

Полировка



Отличительные особенности

  • Скорость подачи 12 м / мин.
  • Бачок для клея-расплава с электронным блоком контроля температуры.
  • Регулировка количества наносимого клея.
  • Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS.
  • Торцовочный узел для обрезки переднего и заднего свесов пилой.
  • Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12000 об / мин. Радиус фрезы 2 мм.
  • Полировальный узел 2х0,37кВт 1400 об / мин.
  • Транспортная система с цепью. Прижимные ролики верхней балки изготовлены из резины, устанавливаются на подшипниках.
  • Магазин подачи рулонного кромочного материала.
  • Пульт управления на передней панели станка.
  • Регулятор сжатого воздуха.


Конструктивные особенности

Станина

  • Станина на заводе проходит полный цикл термической обработки. Это обеспечивает стабильную жёсткость и виброоустойчивость всей конструкции станка.
  • Посадочные места под рабочие узлы произведены на высокоточный обрабатывающих центрах за одну установку станины.

Клеевой узел

  • Клеевой бачок 1,5 л имеет нижнее расположение относительно клеенаносящего вала.
  • Винтовая точная настройка кол-ва клея — аккуратный клеевой шов.
  • Не требуется регулировка на толщину материала.

Пресс группа

  • Зона прижима состоит из трех роликов. Первый ролик большого диаметра приводной, второй и третий допресовочные свободного вращения.
  • Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали.

Торцовочный агрегат

  • Два промышленных двигателя (12000 об / мин), 2x0,22 кВт, две пилы Ф80 х Ф22, Z=20
  • Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны.

Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.

Узел фрезерный для снятия свесов

  • Два промышленных двигателя (12000 об / мин), 2х0,55 кВт. Мощность двигателей позволяет фрезеровать кромку с припуском на сторону больше 2 мм.
  • Копиры осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхность.

Полировка

Полировка необходима для финишной обработки кромки.

Данная операция обеспечивает:

  • Блеск обработанной поверхности, очищает от загрязнений.
  • Восстанавливает цвет после циклевочного узла.
  • Формирует микро радиус у тонкой кромки (притупляет острый край).

Полирующий агрегат — два двигателя мощностью 0,18 кВт, два полирующих диска, частота вращения 1400 об/ мин.

Подающий конвейер

Деталь подается цепным конвейером с обрезиненными башмаками. Этот тип подачи более надежно фиксирует и перемещает деталь вдоль станка. Привод-мотор-редуктор.

Панель управления

  • Экран панели управления отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.
  • Удобно и быстро с помощью рукоятки можно настроить станок на толщину детали до 60 мм.
