Комплектация станка:
0
732 073 ₽ 9 990 USD
МЕШОК КЛЕЯ В ПОДАРОК!

Скорость подачи: 12,5 м/мин
Толщина кромочного материала: 0,4 - 3 мм
Вес: 660 кг

Адреса ближайших дилеров:

ООО "Актант"

Реутов

Отправить запрос

ООО "ЛИОН-ДРЕВ"

Подольск

Отправить запрос

ООО "ЭРА СТАНКОВ"

Зеленоград

Отправить запрос

ООО "ББУ24"

Электросталь

Отправить запрос

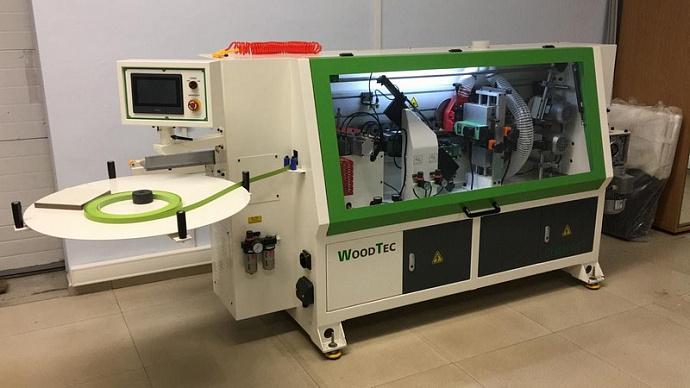

  • Торцовка, фрезеровка, радиусная циклевка и полировка в станке длиной 2,75 м
  • Скорость подачи 12,5 м/мин
  • Пульт управления Touch Screen с подсказками по неисправностям
  • Станок с уникальными опциями, таким как радиусная цикля и предварительный разогрев торца детали

НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.



CХЕМЫ ОБРАБОТКИ:

1. Подача кромки 2. Клеевой узел 3. Гильотина 4. Пресс группа
5. Узел 2-х моторной торцовки 6. Чистовой узел фрезерования свесов 7. Узел радиусной циклевки 8. Полировальный узел



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Скорость подачи 12,5 м/мин;
  • Подогрев направляющей линейки;
  • Бачок для клея-расплава с электронным блоком контроля температуры;
  • Регулировка количества наносимого клея;
  • Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
  • Торцовочный узел для обрезки переднего и заднего свесов пилой;
  • Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм;
  • Циклевка радиусная;
  • Полировальный узел 2 х 0,18 кВт 1400 об/мин;
  • Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
  • Магазин подачи рулонного кромочного материала;
  • Пульт управления на передней панели станка;
  • Поддерживающий суппорт для габаритных заготовок;
  • Регулятор сжатого воздуха.

 КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Клеевой узел

  • Клеевой бачок 1,5 л имеет нижнее расположение относительно клеенаносящего вала.
  • Винтовая точная настройка кол-ва клея – аккуратный клеевой шов.
  • Не требуется регулировка на толщину материала.



Торцовочный агрегат

  • Два промышленных двигателя (12 000 об/мин), 2 x 0,22 кВт. Две пилы Ø80 х Ø22, Z = 20
  • Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны.

Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.

Отличительные особенности:

  • простое линейное движение двух пил вверх-вниз;
  • простая схема пневматики;
  • призматические направляющие, которые в пять раз стабильнее, чем круглые направляющие.

Узел фрезерный снятия свесов

  • Два промышленных двигателя (12 000 об/мин) 2 х 0,37 кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм.
  • Вертикальные копиры круглые большого диаметра осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхность.
  • Оснащены счетчиками точной настройки на разную толщину кромки.
  • Фрезы целиковые 6 ножей Ø75; Z = 4; R2.

Узел радиусной цикли

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.
Оснащен эффективной системой аспирации с накопительным ящиком для стружки. Вся стружка собирается в ящике это исключает её попадание под копировальные кольца.

С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.

Полировка

Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:

  • Блеск обработанной поверхности, очищает от загрязнений.
  • Восстанавливает цвет после циклевочного узла.
  • Формирует микро радиус у тонкой кромки (притупляет острый край).

Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,18 кВт.

Панель управления

Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.

В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.

Настройка на толщину детали

С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.

Толщина кромочного материала, мм 0,4 - 3
Толщина детали, мин/макс, мм 12 - 55
Размеры обрабатываемой детали (мин.) - длина x ширина, мм 120 x 80
Скорость подачи, м/мин 12,5
Мощность двигателей чистовой торцовки (2 шт.), кВт 2 х 0,22
Обороты пил, об/мин 12 000
Фрезы узла снятия свесов кромки по плоскости (2 шт.), мм Ø75; Z = 4; R2
Мощность двигателей фрезерного узла (2 шт.), кВт 2 х 0,37
Обороты, об/мин 12 000
Полировальный узел – мощность, кВт 2 х 0,18
Обороты, об/мин 1400
Общая мощность, кВт 5,11
Питающее напряжение (3 фазы), В 380
Давление сжатого воздуха, бар 6,5
Габаритные размеры
Длина, мм 2750
Ширина, мм 750
Высота, мм 1270
Вес, кг 660

Компания WoodTec может осуществить доставку оборудования по всей РФ, а также в страны СНГ. Для сокращения сроков доставки есть два действующих склада: в Москве и в Новосибирске.
Подробнее о доставке

Помимо этого вы можете сделать заказ у нашего официального дилера в вашем регионе
Перечень представительств

Количество мест : 1
Место: 1
Длина : 3 м
Ширина : 1,1 м
Высота : 1,3 м
Вес : 660 кг
Обьем : 4,3 м³
Общий вес : 660 кг
Общий обьем : 4,3 м³
TO_WoodTec_Compact Размер: 1.6 Мб
Артикул Фото Наименование Цена

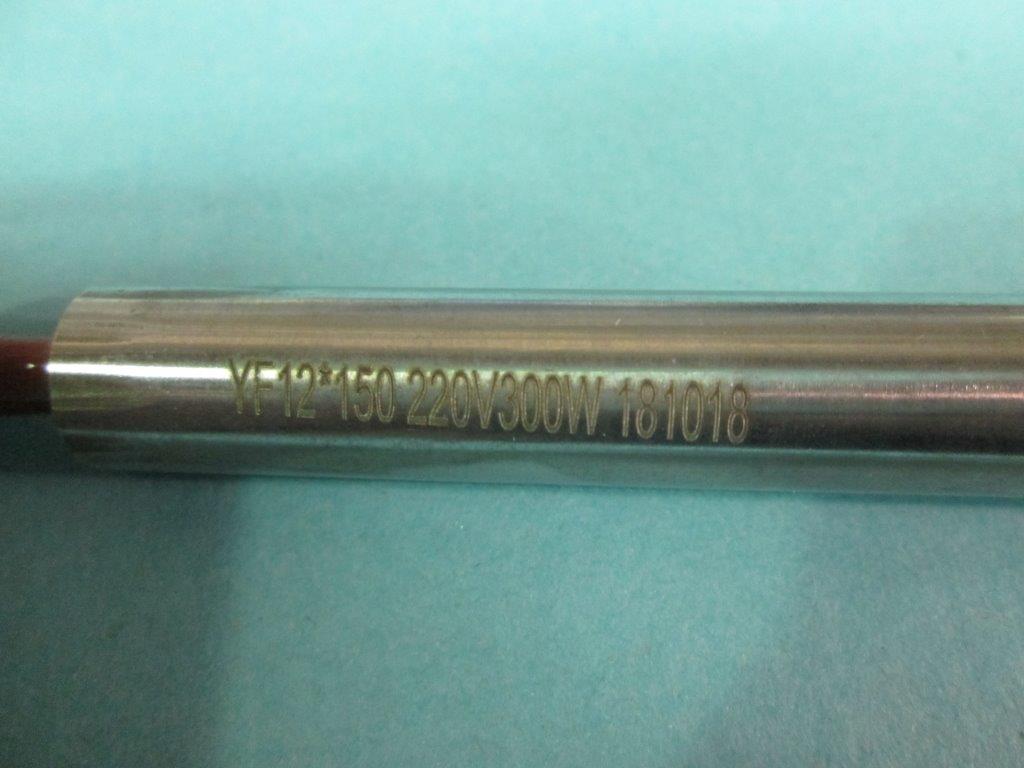

З 246675 ТЭН пальчиковый 12 x 150 ТЭН пальчиковый 12 x 150 25 USD

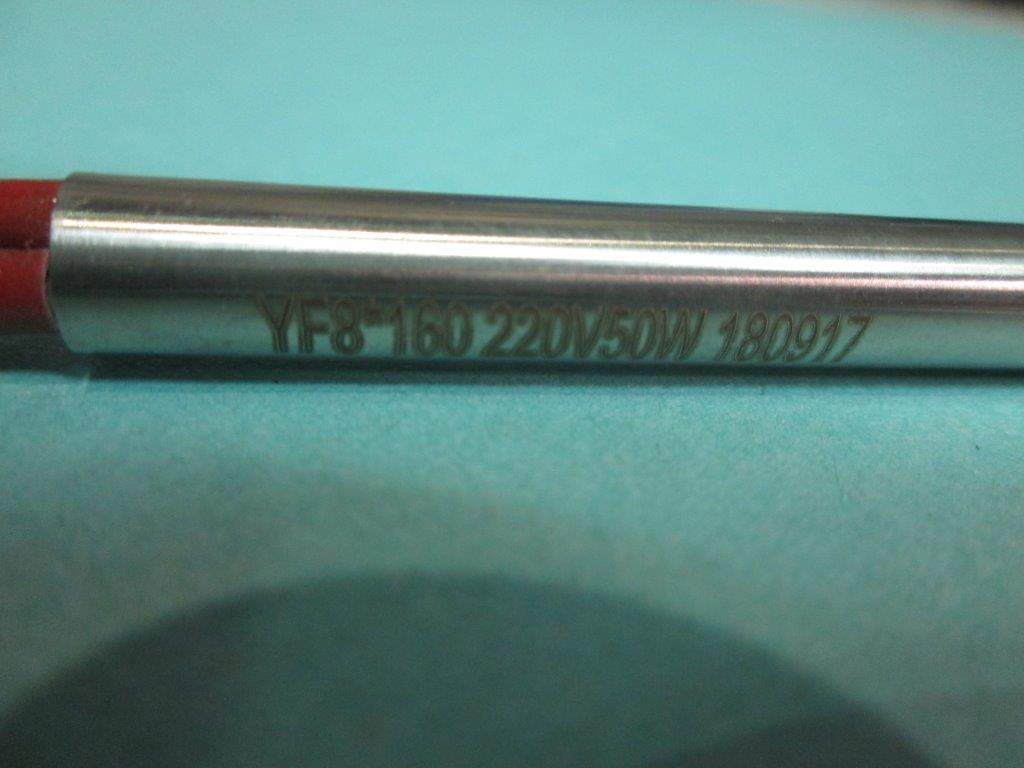

З 246495 ТЭН пальчиковый 8 x 160 ТЭН пальчиковый 8 x 160 25 USD
З 246494 ТЭН пластинчатый 204 x 158 220 V / 1200 W ТЭН пластинчатый 204 x 158 220 V / 1200 W 50 USD

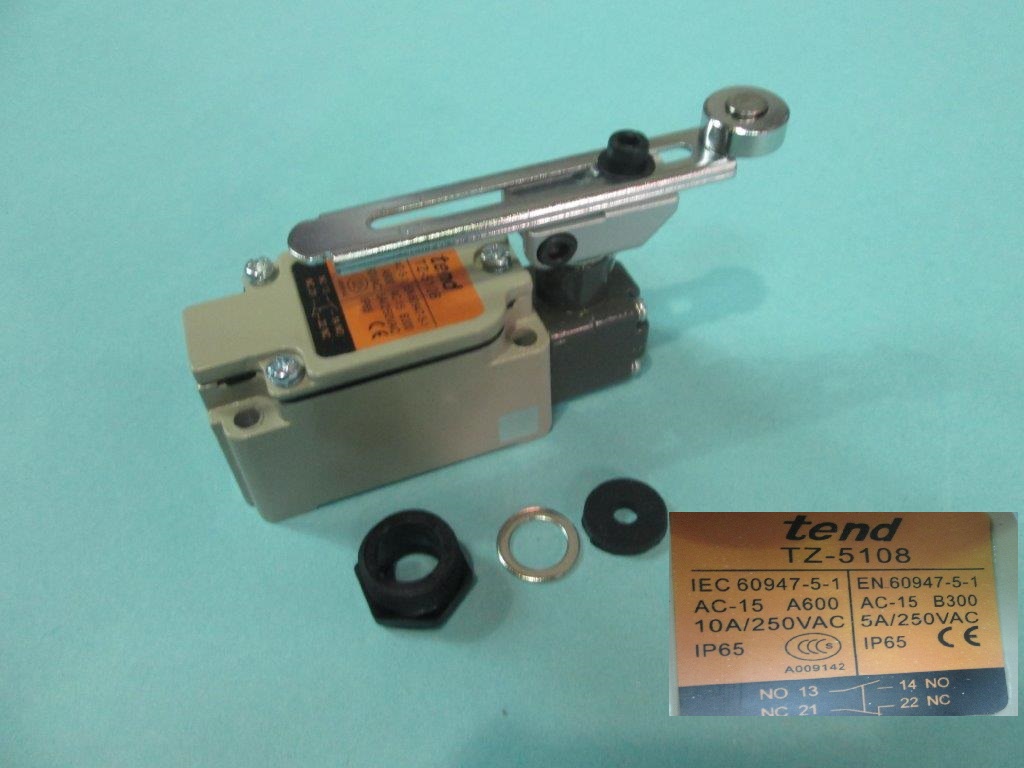

З 246504 Выключатель концевой TZ-5108 Выключатель концевой TZ-5108 14 USD

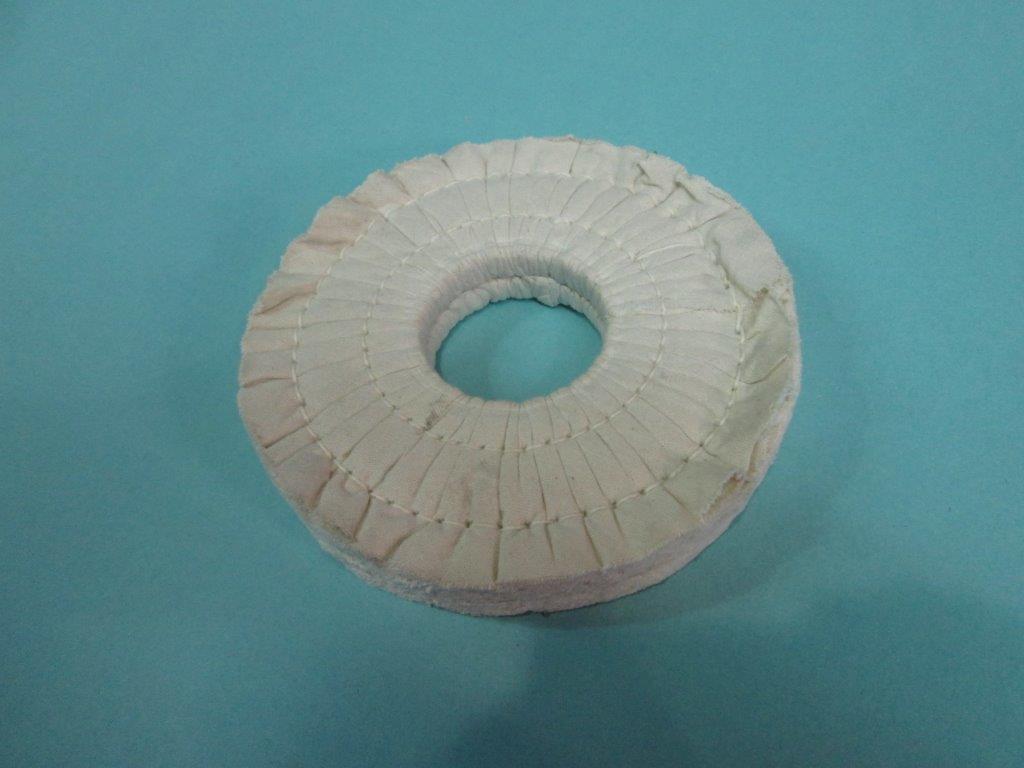

З 246493 Круг полировальный Круг полировальный 14 USD
З 270754 Нож (Цикля) 20 х 12 х 2 - 2R2 Нож (Цикля) 20 х 12 х 2 - 2R2 8 USD

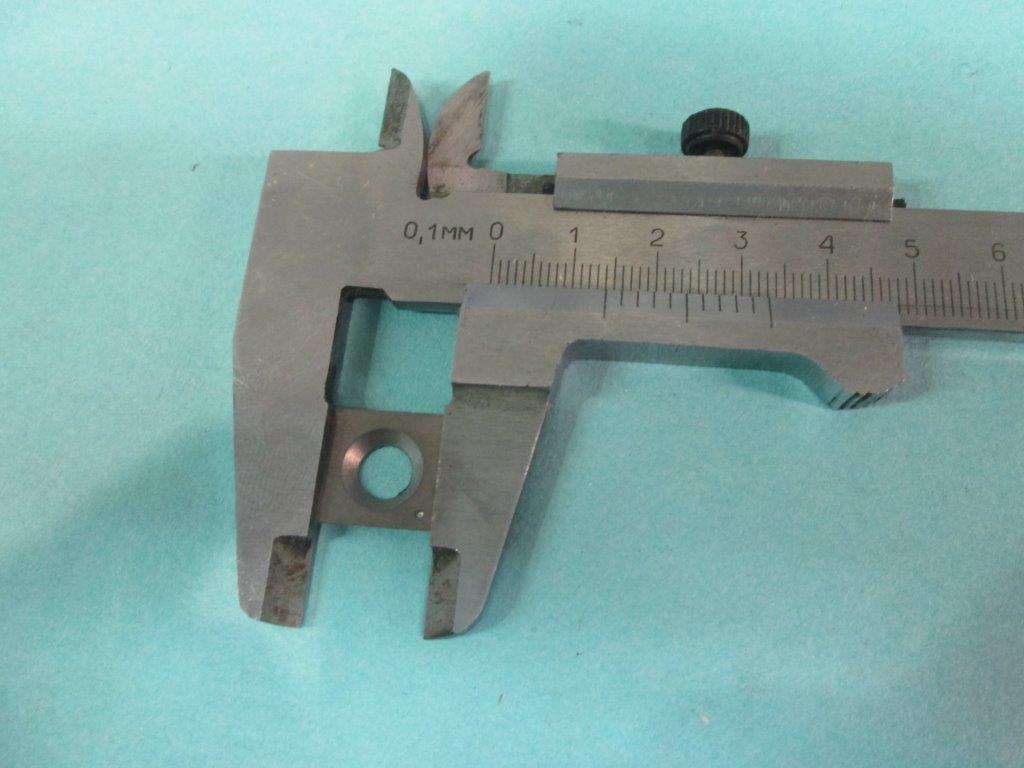

З 246490 Нож для Compact Нож для Compact 8 USD

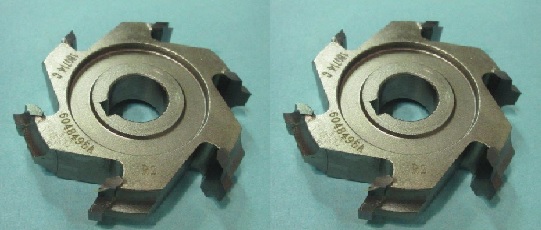

З 269818 Фрезы (комплект из 2 шт.) для снятия свесов Фрезы (комплект из 2 шт.) для снятия свесов 150 USD

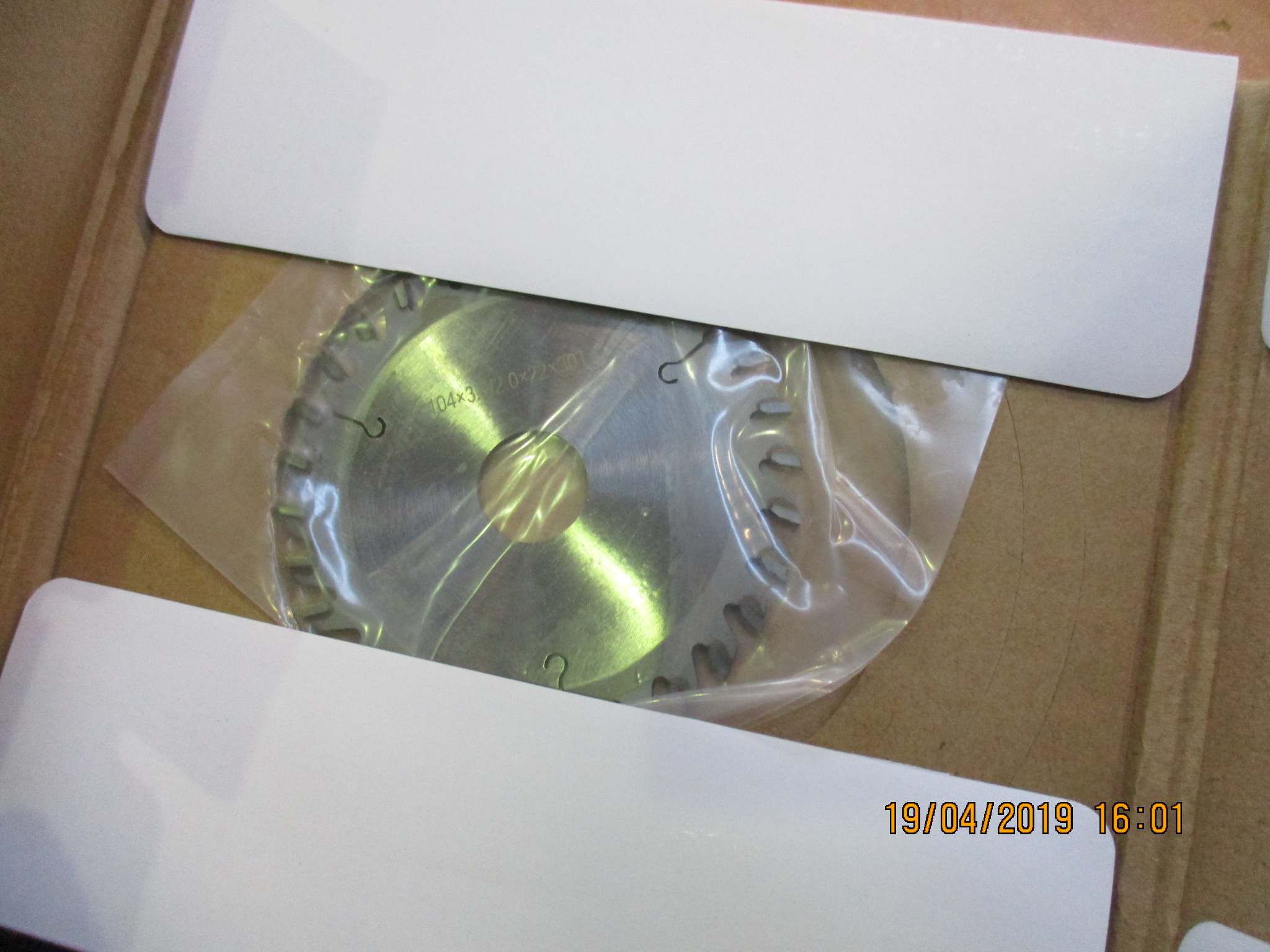

З 269820 Фрезы на торцовочный узел (2 шт.) 104 x 3,0 / 2,0 x 22 x 30Т-ВС Фрезы на торцовочный узел (2 шт.) 104 x 3,0 / 2,0 x 22 x 30Т-ВС 150 USD

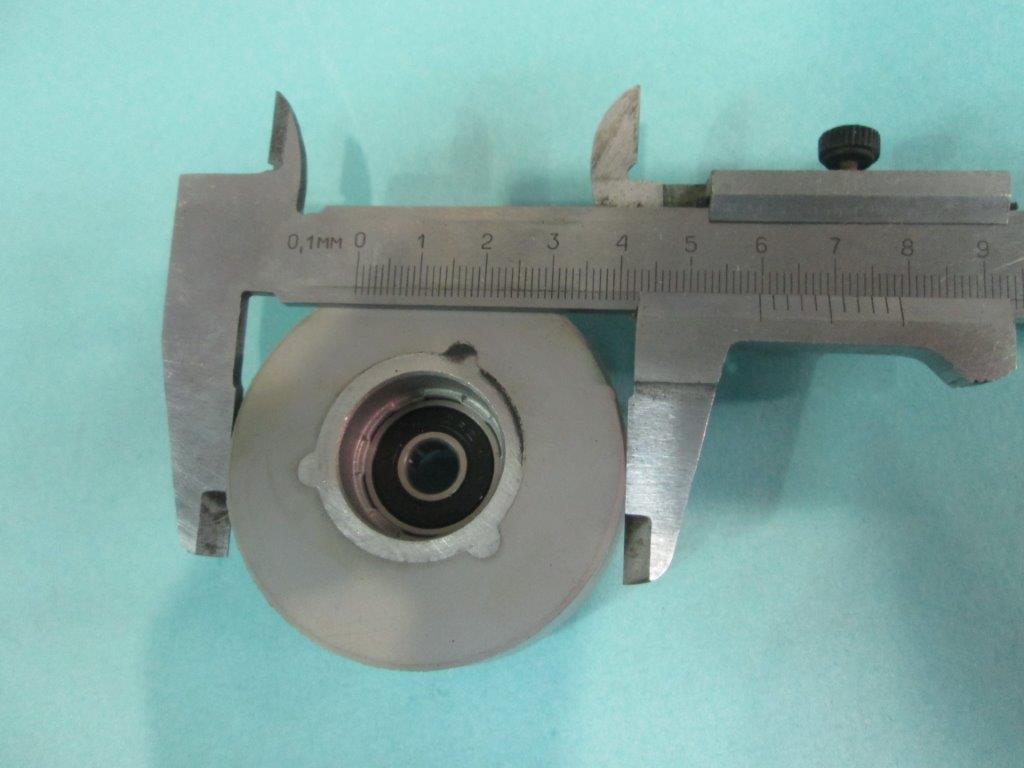

З 246496 Ролик прижимной балки Ролик прижимной балки 7 USD

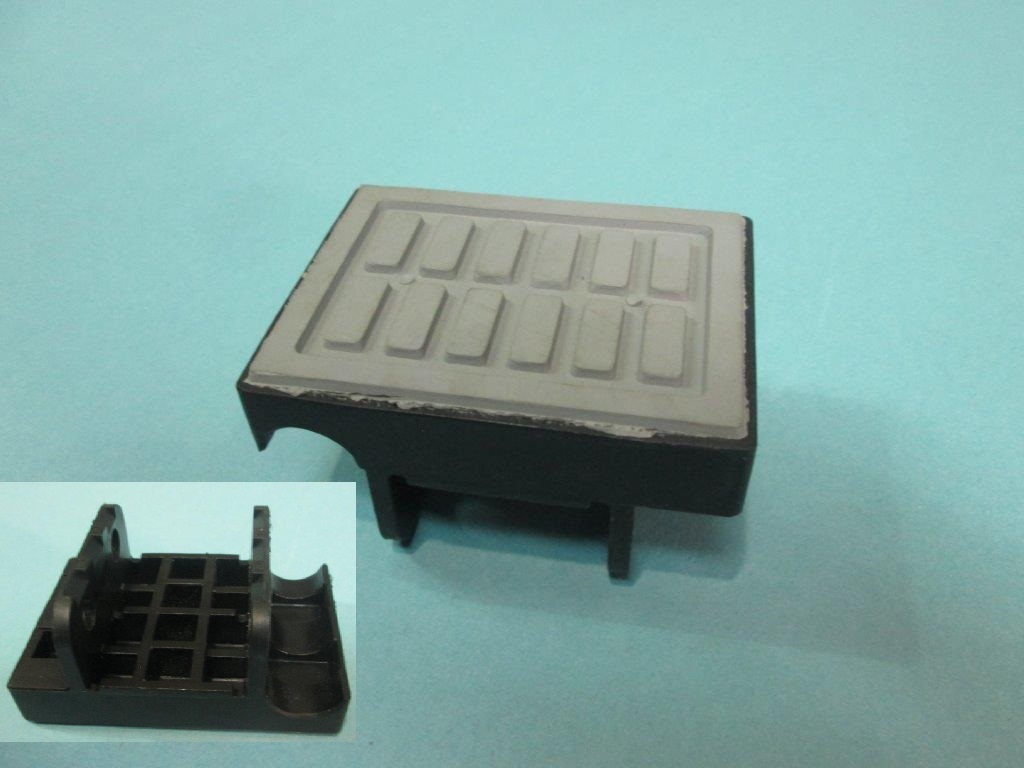

З 246497 Пластина транспортерной ленты Пластина транспортерной ленты 8 USD

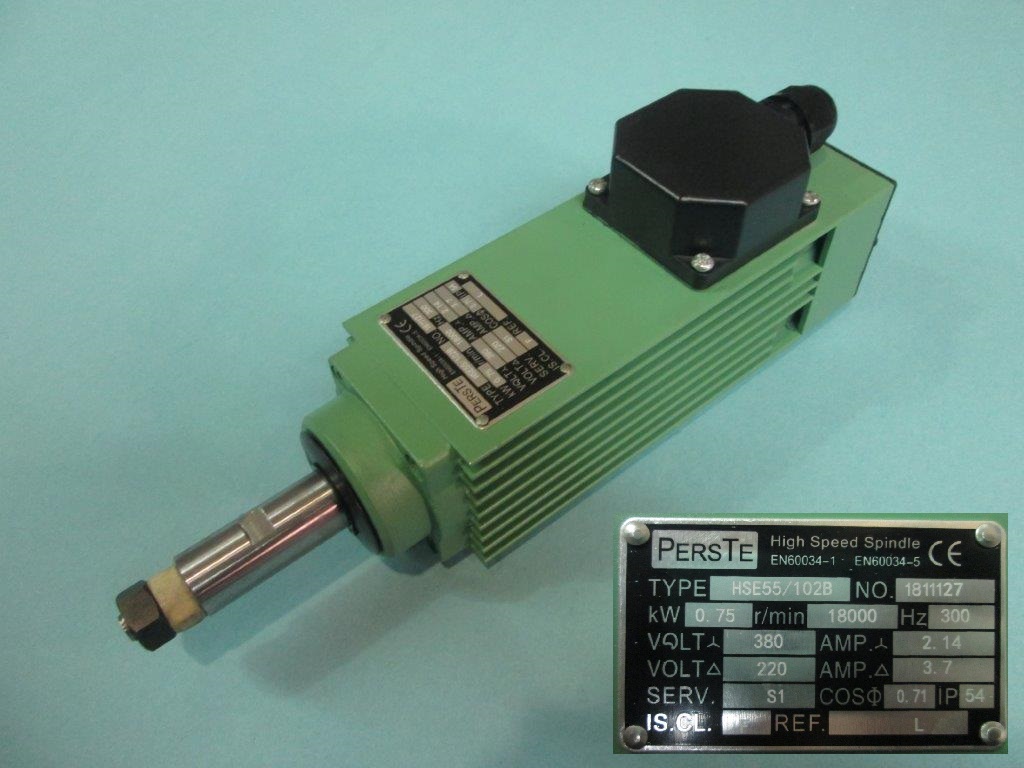

З 246488 Электродвигатель HSE55/102B 0,75 кВт (L) торцовочного узла левого вращения Электродвигатель HSE55/102B 0,75 кВт (L) торцовочного узла левого вращения 360 USD
З 246673 Электродвигатель HSE55/102B 0,75 кВт (R) торцовочного узла правого вращения Электродвигатель HSE55/102B 0,75 кВт (R) торцовочного узла правого вращения 360 USD
З 246489 Электродвигатель HSE55/62B 0,35 кВт (L) снятия свесов левого вращения Электродвигатель HSE55/62B 0,35 кВт (L) снятия свесов левого вращения 360 USD
З 246672 Электродвигатель HSE55/62B 0,35 кВт (R) снятия свесов правого вращения Электродвигатель HSE55/62B 0,35 кВт (R) снятия свесов правого вращения 360 USD
