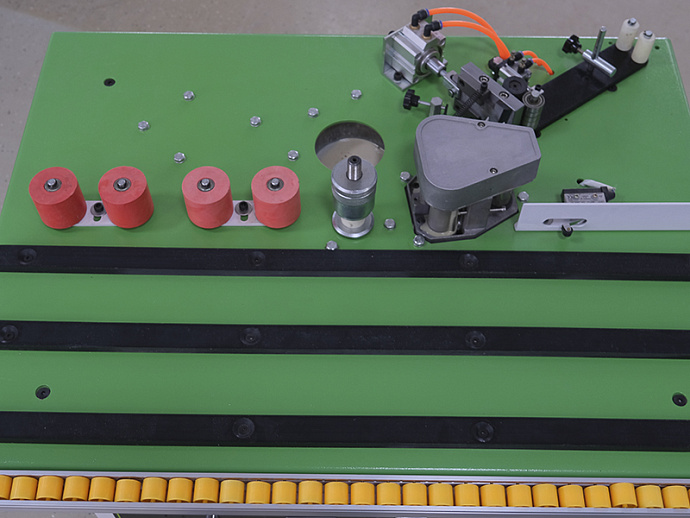

Станок для облицовывания кромок WoodTec Brave

Краткие характеристики

Скорость подачи: 14 м/мин

Общая мощность: 1,6 кВт

Вес: 100 кг

Все характеристики
Все акции станка
Скидка на предзаказ!
Выгода 24 835 рублей!
+ Комплектация станка
124 177 149 012
1 350 USD 1 620 USD
Получить консультацию Заявка на лизинг
Хотите увидеть этот станок в работе? Узнать о снижении цены
Технические
характеристики
Описание Услуги Транспортные
данные
Запчасти Документы
Толщина кромочного материала, мм 0,3 - 3
Толщина детали, мин/макс, мм 15 - 40
Скорость подачи, м/мин 0 - 14
Наименьший радиус заготовки, мм 20
Общая мощность, кВт 1,6
Питающее напряжение, В 220
Давление сжатого воздуха, бар 6,5
Габаритные размеры
Длина, мм 1000
Ширина, мм 750
Высота, мм 950
Вес, кг 100

Назначение

Предназначен для облицовывания прямолинейных и криволинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом.
Приклеивание ведется при ручной подаче заготовки.
Подача кромочного материала в зону приклеивания осуществляется автоматически из магазина.



Область применения

Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).



Схема обработки





Отличительные особенности

  • Скорость подачи с плавной регулировкой 0 - 14 м/мин;
  • Бачок для клея-расплава с электронным блоком контроля температуры;
  • Два клеенаносящих вала;
  • Резервуар для клея под клеенаносящими валами;
  • Регулировка количества наносимого клея;
  • Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS, с макс сечением 15 x 50 мм;
  • Приводной ролик с плавным изменением скорости подачи;
  • Магазин подачи рулонного кромочного материала D600 мм;
  • Счетчик длины кромки;
  • Пульт управления на передней панели станка;
  • Регулятор сжатого воздуха, маслораспылитель.


Конструктивные особенности

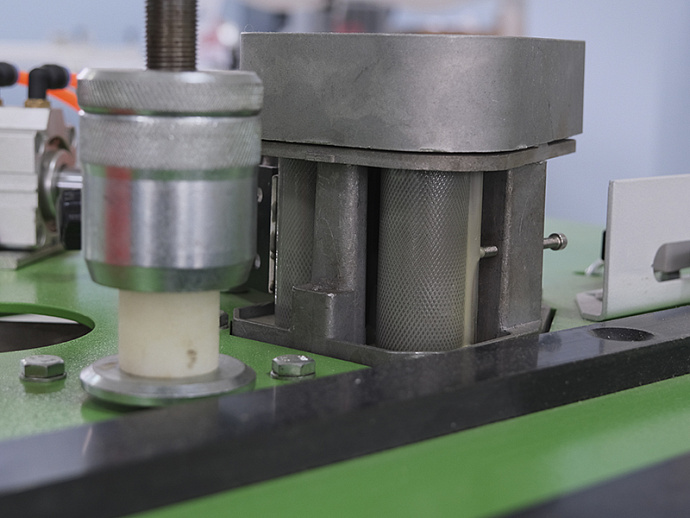

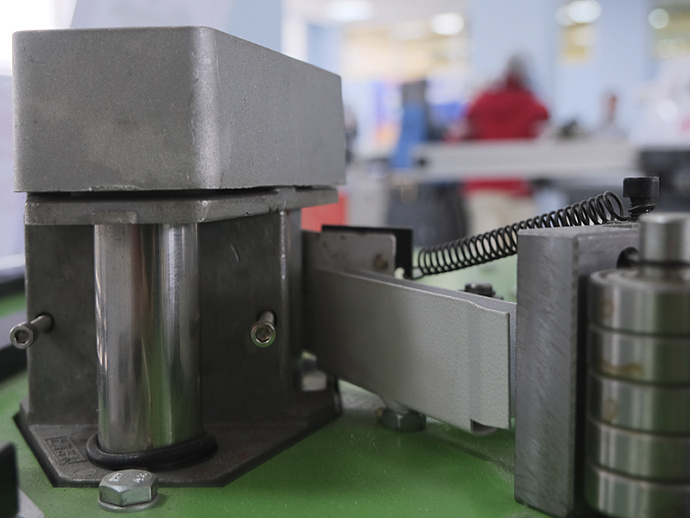

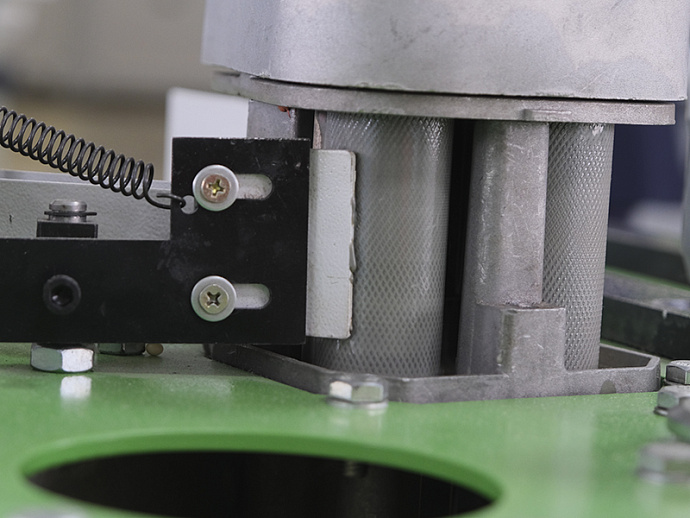

КЛЕЕВОЙ УЗЕЛ

Два клеенаносящих вала обеспечивают наилучшее приклеивание кромки. Один вал наносит клей на деталь, второй вал на кромку.
Идеальный вариант в случае использования рыхлого ДСП.

Кеевой бачок 2 л. имеет нижнее расположение относительно клеенаносящих валов.
Излишки клея стекают в клеевой бачок.
Исключено попадание клея на рабочий стол и агрегаты станка.
Время нагрева клея 15 мин.

Винтовая точная настройка кол-ва клея на каждом валу обеспечивает аккуратный клеевой шов.

Не требуется регулировка на толщину материала.
НАПРАВЛЯЮЩИЙ КРОМОЧНЫЙ КАНАЛ

Не требуется настройка на толщину кромки.
Кромочный канал состоит из четырех роликов.
Производиться регулировка ограничительной планки только на ширину кромочного материала.

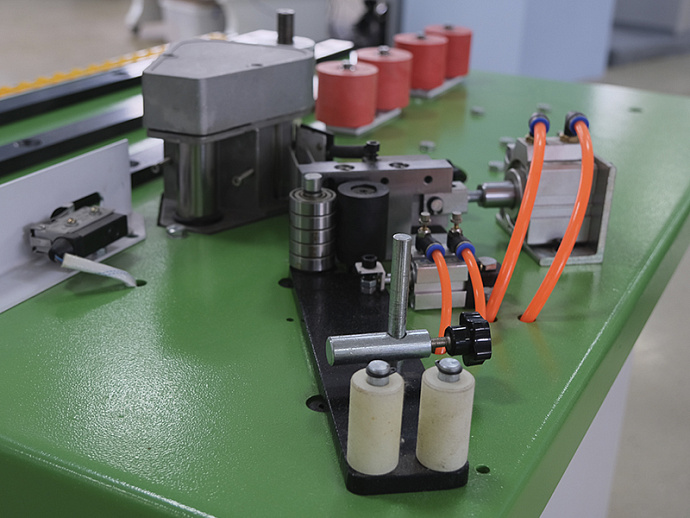

УЗЕЛ ПРЕДВАРИТЕЛЬНОЙ ОБРЕЗКИ КРОМКИ ИЗ РУЛОНА (ГИЛЬОТИНА)

Управление гильотиной происходит автоматически с помощью концевого выключателя для прямолинейных деталей или счетчика длины кромки для криволинейных деталей.
Достигается минимальный припуск с каждой стороны детали и существенно упрощает работу оператора на станке.
ПУЛЬТ УПРАВЛЕНИЯ

Пульт управления находиться на передней панели станка. Осуществляется:
  • включение и выключение станка;
  • установка температуры клея;
  • находится счетчик длины кромки;
  • регулировка скорости подачи.

Смена режима обработки с криволинейных деталей на прямолинейные, осуществляется с помощью переключателя.
БЛОК ПОДГОТОВКИ ВОЗДУХА

Состоит из регулятора сжатого воздуха, маслораспылитель.
Блок подготовки воздуха обеспечивает стабильную работу всей системы и узлов станка, предохраняет элементы системы от закисания.
TRADE-IN
В компании WoodTec вы можете приобрести новое оборудование в Trade-In, обновите парк своих станков с минимальными затратами. Подробнее
Лизинг
Лизинг – это доступная альтернатива кредитованию, которая поможет сэкономить при заказе оборудования. Подробнее
Сервис
Если у вас возникли какие-то сложности с оборудованием, компания WoodTec готова прийти на помощь. К перечню наших преимуществ относится:
  • Быстрый выезд на объект клиента;
  • Умеренные цены;
  • Профессиональные специалисты.
Подробнее
Компания WoodTec может осуществить доставку оборудования по всей РФ, а также в страны СНГ. Для сокращения сроков доставки есть два действующих склада: в Москве и в Новосибирске Подробнее
Количество мест 1
Место: 1
Длина 1 м
Ширина 0,79 м
Высота 0,8 м
Вес (место 1) 100 кг
Объём 0,63 м³
Общий вес 100 кг
Общий объём 0,63 м³
Артикул Фото Наименование Цена
З 251111 ТЭН 10*160/100W ТЭН 10*160/100W 8,40 USD
З 251112 ТЭН 10*160-250W ТЭН 10*160-250W 8,40 USD
З 251113 ТЭН 8*170-120W ТЭН 8*170-120W 8,40 USD
З 251116 Термопара M6 Термопара M6 9,80 USD
З 251108 Ролик 40 х 55 3,36 USD
З 251109 Ролик 62 х 55 3,36 USD
З 251117 Нож для WoodTec Brave Нож для WoodTec Brave 43,40 USD
З 251127 Пневмораспределитель SV522-S-2 0.15~0.8MPa Пневмораспределитель SV522-S-2 0.15~0.8MPa 15,40 USD
З 251115 Пневмоцилиндр MAL20*10-CA 16,80 USD
З 251114 Пневмоцилиндр SDA50*20 21,00 USD
З 251128 Ремкомплект клеевого узла (3 уплотнительных кольца) Ремкомплект клеевого узла (3 уплотнительных кольца) 16,80 USD
З 251119 Счетчик длины кромки Счетчик длины кромки 26,60 USD
З 251124 Блок регулировки скорости подачи кромки E550 / 0.4KW Блок регулировки скорости подачи кромки E550 / 0.4KW 29,40 USD
З 251122 Блок регулировки температуры Блок регулировки температуры 29,40 USD
З 251110 Выключатель концевой Выключатель концевой 8,40 USD
З 251129 Клеевой вал 70,00 USD
З 251123 Педаль LT4 Педаль LT4 11,20 USD
З 251130 Узел подготовки воздуха Узел подготовки воздуха 26,60 USD
З 251121 Электродвигатель CV-22/1:20 0.2KW Электродвигатель CV-22/1:20 0.2KW 193,20 USD
З 251125 Клеевой узел в сборе с клеевой ванной Клеевой узел в сборе с клеевой ванной 302,40 USD
TO_WoodTec_BRAVE Размер: 579.3 Кб Скачать
