Как подбирать ресивер и осушитель к компрессору

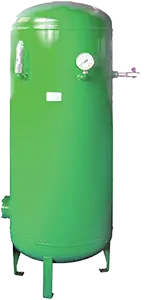

Ресивер – это емкость для хранения и буферного запаса воздуха. В ресивере оседает часть капельной влаги.

Подбирается объем ресивера исходя из следующей формулы.

Объем ресивера = Производительность компрессора x 0,3

Объем ресивера может быть больше/меньше чем 30% от производительности компрессора, но в этом случае будет несоблюдение циклов нагрузки и разгрузки в работе компрессора, как следствие уменьшение его рабочего ресурса.

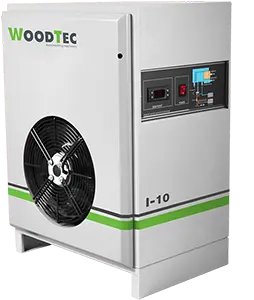

Осушитель - это устройство для осушения сжатого воздуха, путем охлаждения.

Осушители бывают рефрижераторного (для установки в цеха с температурой воздуха выше чем +3) адсорбционного типов (для установки в места с отрицательными температурами).

Осушитель подбирается исходя из следующей формулы:

Производительность осушителя = Производительность компрессора + (0,4 x Производительность компрессора)

Не рекомендуется подбирать осушитель с производительностью ниже чем производительность компрессора, ввиду того, что воздух будет не досушен, и водяные пары, содержащиеся в воздухе, будут оседать на рабочих узлах станка или поверхности заготовки.



Комплектование сборочной конструкции компрессорной станции:

Компрессор - ресивер - осушитель (такая схема является приоритетной, т. к. капельная влага будет оседать в ресивере, продлевая тем самым ресурс осушителя)

Компрессор – осушитель – ресивер (не самая удачная схема расположения, т. к. осушитель будет испытывать повышенную нагрузку на удаление капельной влаги из воздуха)
