Типы рейсмусовых станков и особенности выбора

Данные рекомендации помогут вам разобраться с типах рейсмусовых станков и на что необходимо обращать внимание при выборе станка.

После формирования базовой поверхности заготовки, необходимо сформировать ее толщину. Толщину можно задать и на фуговальном станке, но в этом случае, серьезно потерять в производительности.

Для формирования толщины изделия используются рейсмусовые станки. Которые работают от уже сформированной базовой поверхности.

Рейсмусовые станки различаются по:

1) Количеству опор рейсмусового стола (2 или 4)
2) Типу строгального вала (вал с плоским ножом или шейперный вал)
3) Ширине рабочего стола
4) Типу привода перемещения рабочего стола

По количеству опор рейсмусовые станки бывают 2-х опорные, или 4-х опорные, реже 3-х опорные.

Рассмотрим самые основные группы- 2-х опороные и 4-х опопрные станки.

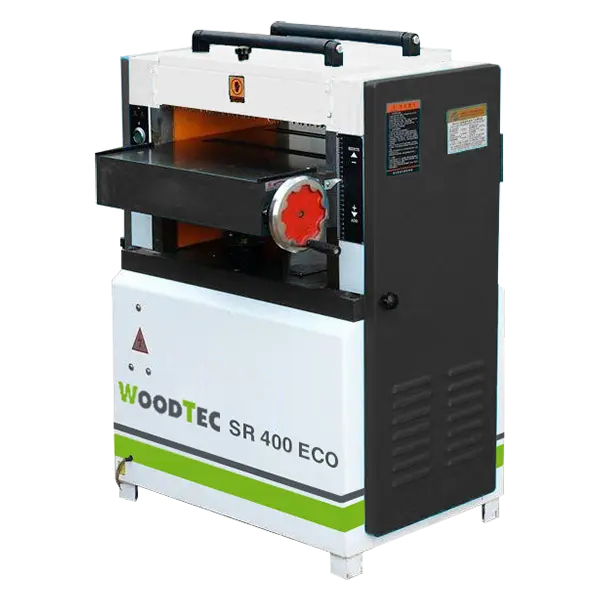

Рейсмусовые станки с 2-мя опорами как правило относятся к станкам легкого класса. Данная конструкция реализована на станках WoodTec SR 400 (600) ECO и SR 400 (630).

В наличии
Станки по старому курсу до 30 апреля!
147 280 ₽ 2 104 USD
Заказать
В наличии
Станки по старому курсу до 30 апреля!
238 000 ₽ 3 400 USD
Заказать

По центру стола равноудаленно от краев расположены 2-ве винтовые опоры, которые из-за своей конструкции не предусматривают возможность люфта в процессе обработки, для 100% исключения люфта дополнительно на выходе стол фиксируется 2-мя винтовыми зажимами, что гарантирует стабильность выставленного положения стола.

Конструкцией с 4-мя опорами обладают станки с уже тяжелого класса. Данная конструкция более дорогая, и сложна в обслуживании. Из- за этого данные станки не представлены в номенклатуре станков WoodTec.

По типу строгального вала станка различаются на:
1) Станки с 4-х ножевым прямолинейным валом
2) Станки с шейперными валами

Станки с прямолинейным валом имеют ряд преимуществ:

  Преимущества Недостатки
4-х ножевой прямолинейный вал Невысокая стоимость
Простота замены инструмента
Образование кинематической волны
Возможное образование опережающей трещины
Шейперный вал «Тянущий рез»
Высокое качество строганной поверхности
Низкий уровень шума
Избежание образования опережающей трещины
Сложность замены инструмента
Высокая стоимость



Станки WoodTec поставляются с 4-х ножевым прямолинейным валом, и с шейперным валом (серия W)

По ширине обработки рейсмусовые станки бывают на 400 мм, 600 мм, 800 мм. и выше.

Как правило, самые популярные модели - это станки с шириной обработки на 400 мм, 600 мм.

В номенклатуре WoodTec представлены станки именно на эти ширины.

По типу привода стола станки различаются:
1) С механическим приводом перемещения
2) С электромеханическим приводом
3) Привод перемещения стола при помощи программатора

В станках WoodTec используется самый простой и надежный способ перемещения стола – механический.

Оператор вращает ручку маховика, и тем самым перемещает стол вверх либо вниз. Данный способ является очень точным, т.к. перемещение и конечное положение контролируется оператором.

На станках с электромеханическим приводом перемещения подающего стола, перемещение стола вверх-вниз осуществляется при помощи электродвигателя, но точная настройка ведется в ручную.

Привод перемещения подающего стола при помощи программатора, устанавливается на станках тяжелой серии. И представляет собой перемещение стола на заранее установленное значение. Данная система является очень прогрессивной, но как и все новое, и технически сложное, имеет один большой нюанс - а именно сложность наладки и калибровки.

Ознакомиться с полным ассортиментом рейсмусовых станков вы можете в разделе «Рейсмусовые станки»

Если у Вас остались вопросы, ждем ваших писем или телефонных звонков.
