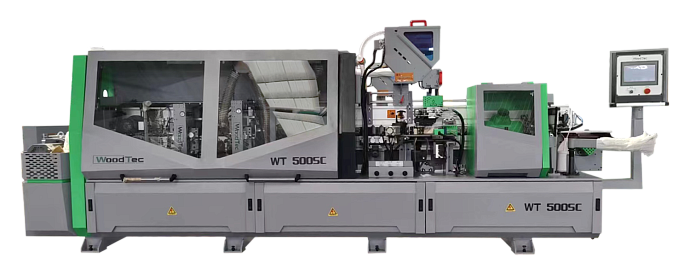

Станок для облицовывания кромок мебельных деталей WOODTEC WT-500SC

Краткие характеристики

Пневмо-перенастройка на разные толщины кромки
Увеличенная скорость подачи до 26 м/мин;
Узел предварительного фрезерования оснащен алмазными фрезами

Все характеристики
Все акции станка
Выгода 523 485 рублей!
+ Комплектация станка
Еще опции
Изменить комплектацию Выбрано: 0
2 270 699 2 794 184
167 000 ¥ 205 500 ¥
Получить консультацию
Хотите увидеть этот станок в работе? Узнать о снижении цены
Технические
характеристики
Описание Услуги Транспортные
данные
Толщина кромочного материала, мм 0,4 ÷ 3
Толщина детали, мин/макс, мм 10 ÷ 60
Скорость подачи, м/мин 18-22-26
Узел предварительного фрезерования: мощность двигателей, кВт 2х2.2
Давление воздуха, атм 6 - 8
Общая мощность, кВт 12
Рабочее напряжение, В 380
Габаритные размеры:
Длина, мм 5100
Ширина, мм 750
Высота, мм 1600
Вес, кг 1700

Назначение

Предназначен для высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом с автоматической перенастройкой на толщину кромки до 3 мм.



Схемы обработки

Woodtec WT-500SС-shema



Отличительные особенности

  • Пневмо-перенастройка на разные толщины кромки
  • Увеличенная скорость подачи до 26 м/мин;
  • Узел предварительного фрезерования оснащен алмазными фрезами.
  • Радиусная и плоская цикли
  • Устройство для подачи узких заготовок
  • Два узла подачи жидкости


Конструктивные особенности


ПАНЕЛЬ УПРАВЛЕНИЯ

Управление осуществляется с помощью пульта с монитором «Touch Screen».
Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. Простое и понятное включение всех узлов.
В случае неисправности на дисплее появляется описание неисправности.


БЛОКИРОВКА ПОДАЧИ

Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.


ПОДАЧА РАЗДЕЛЯЮЩЕЙ ЖИДКОСТИ

Узел подачи разделяющей жидкости, расположен перед узлом предварительного фрезерования торца заготовки и предназначен предотвратить налипания клея на поверхность панели;
2 форсунки одновременно наносят жидкость сверху и снизу заготовки;
Регулировка подачи необходимого количества жидкости.
Улучшает обработку детали на последующих узлах.


УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ

Для предварительной прифуговки заготовки перед приклеиванием кромки.
Необходим для удаления сколов и ступеньки от подрезной пилы.
Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Укомплектован алмазными фрезами φ125xφ30xH50


ИНФРАКРАСНАЯ ЛАМПА НАГРЕВА

Предварительный нагрев торца заготовки создает нужную основу для качественной приклейки кромки.
Особо актуальна в холодный период времени.


КЛЕЕНАНОСЯЩИЙ УЗЕЛ

Ванна имеет верхнее расположение и предплавитель. В станине сделана специальная емкость для клея EVА.
Возможно подключить PUR – станцию.


ЗОНА ПРИЖИМА

Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку.
С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала.
Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали.


ТОРЦОВОЧНЫЙ УЗЕЛ

Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность. Оснащен 2 торцовочными пилами φ104x3.0x22x30T

НАСТРОЙКА

Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел.


ОБСЛУЖИВАНИЕ

Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором.


ЧИСТОВОЙ ФРЕЗЕРНЫЙ УЗЕЛ

Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала.
Быстрая перенастройка узла с помощью пневматики на разные типы кромки.
Быстрое и удобное позиционирование узла в рабочей зоне.
Экономия времени на перенастройку.
Узел оснащен фрезами φ69xφ20xH13x6T


УЗЕЛ РАДИУСНОЙ ЦИКЛИ

Быстрая перенастройка узла с помощью пневматики на разные типы кромки.
Экономия времени на перенастройку.
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.


УЗЕЛ ПЛОСКОЙ ЦИКЛИ

Предназначен для удаления остатков клея с клеевого соединения.


ПОДАЧА ОЧИЩАЮЩЕЙ ЖИДКОСТИ

2 форсунки одновременно наносят жидкость сверху и снизу заготовки;
Регулировка подачи необходимого количества жидкости.
Улучшает качество обработанной детали и обладает антистатическим эффектом.


ПОЛИРОВАЛЬНЫЙ УЗЕЛ

Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска.
Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.


Мотор-редуктор 2,2 kW


ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ

выполнены в соответствии стандартам СЕ.
